CNMG チップ

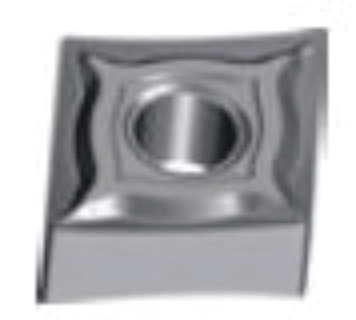

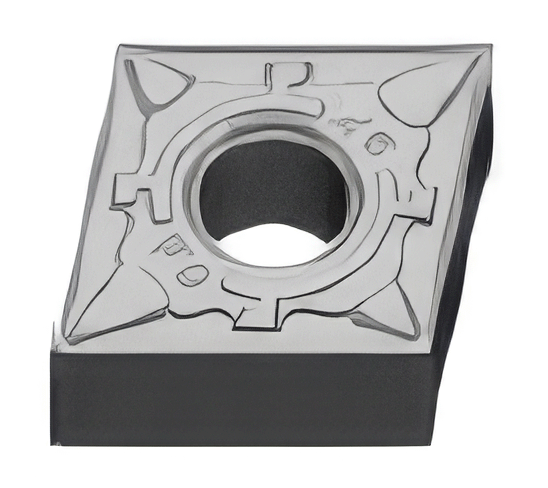

ネガティブチップCNMG

型番CNMG


ネガティブチップCNMG

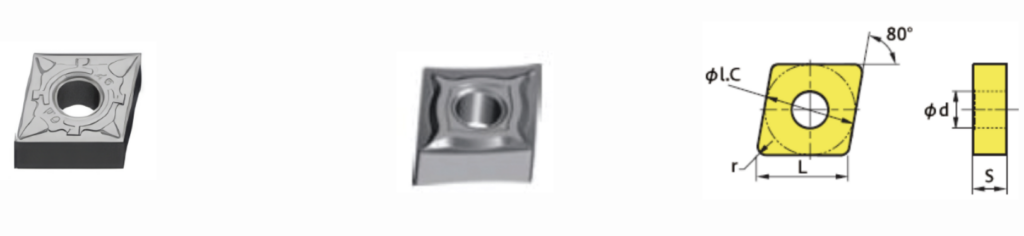

ネガティブチップCNMG 詳細
型番 L φI.C S φd r 材種 コーティング 被削材
CNMG120404-STL 12.9 12.7 4.76 5.16 0.4 P CVD 鉄用
CNMG120408-STL 12.9 12.7 4.76 5.16 0.8 P CVD 鉄用
CNMG120404-SUS 12.9 12.7 4.76 5.16 0.4 M PVD ステンレス用
CNMG120408-SUS 12.9 12.7 4.76 5.16 0.8 M PVD ステンレス用

表の右が切れている場合は表を右にスライドして下さい。→

一般外径旋削加工切削推奨条件

被削材 硬度(HB) 材質型番
PMK(M) STL(P) SUS(M) CER(サーメット)
送り量(mm/rev)
0.1〜0.6 0.1〜0.8 0.1〜0.6 0.05〜0.2
切削速度V(m/mim)
炭素鋼 C=0.15% 125 380〜180 480〜190 380〜180 550〜350
炭素鋼 C=0.35% 150 300〜170 460〜180 300〜170 500〜300
炭素鋼 C=0.65% 220 260〜150 400〜150 260〜150 460〜260
合金鋼 焼戻し 180 200〜120 400〜150 200〜120 410〜240
合金鋼 焼入れ 300 125〜80 240〜70 125〜80 250〜170
高合金鋼 焼戻し 200 175〜100 310〜120 175〜100 350〜200
高合金鋼 焼入れ 325 85〜60 150〜50 85〜60 170〜110
鋳鉄 非合金 180 135〜95 250〜100 135〜95 260〜170
鋳鉄 低合金 200 120〜100 220〜60 120〜100 260〜170
鋳鉄 高合金 225 95〜55 190〜50 95〜55 260〜100

表の右が切れている場合は表を右にスライドして下さい。→

被削材 硬度(HB) 材質型番
PMK(M) STL(P) SUS(M) CER(サーメット)
送り量(mm/rev)
0.1〜0.4 0.2〜0.6 0.2〜0.6 0.1〜0.3
切削速度V(m/mim)
ステンレス フェライト 180 300〜190 250〜140 250〜140 330〜220
ステンレス オーステナイト 260 250〜160 200〜110 200〜110 250〜150
ステンレス マルテンサイト 330 170〜160 210〜130 210〜130 270〜170

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
