CARBIDE 2 FLUTE SQUERE 25°/28° VARIABLE HELIX ANGLE エンドミル

超硬2枚刃不等リードスクエアエンドミル(25°/28°弱ネジレ)

型番CZ2300


2枚刃 ねじれ25x28 UMG TN 3方向 ピン角 ギャッシュ HRC55 再研磨対応 変則芯厚

超硬 2枚刃 不等リード スクエアエンドミル

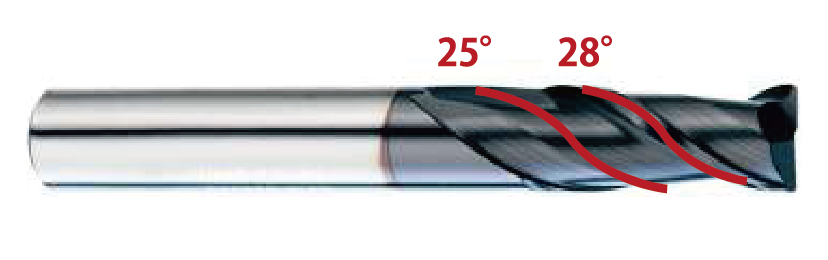

2枚刃不等分割、不等リード(25°/28°)
レイクアングルをシャープにする事により切削抵抗を軽減。
弱ネジレの為、側面仕上げが良好!!
変則芯厚(テーパー形状)のため大幅な高剛性を実現。
φ12までは使い勝手の良い3D刃長タイプ。
刃径公差0 ~ -0.02mm

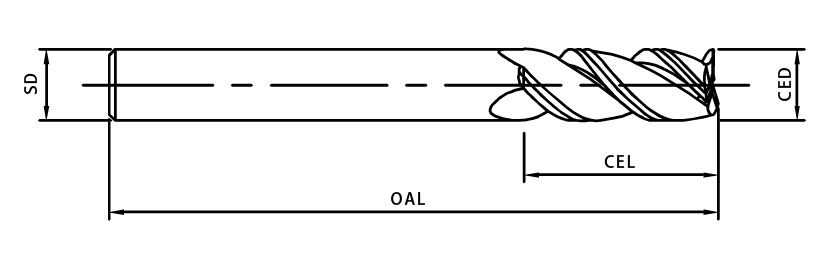

型番 CED/刃径 CEL/刃長 Shank Dia/シャンク径 OAL/全長
EH4250-030 φ3.0 9mm 4mm 50mm
EH4250-040 φ4.0 12mm 4mm 50mm
EH4250-050 φ5.0 15mm 6mm 50mm
EH4250-060 φ6.0 18mm 6mm 50mm
EH4250-080 φ8.0 24mm 8mm 60mm
EH4250-100 φ10.0 30mm 10mm 75mm
EH4250-120 φ12.0 36mm 12mm 75mm
EH4250-160 φ16.0 45mm 16mm 100mm
EH4250-200 φ20.0 45mm 20mm 100mm

表の右が切れている場合は表を右にスライドして下さい。→

側面加工

加工材質 炭素鋼 合金鋼 プリハードン鋼・焼入れ鋼 ステンレス
硬度 〜HRC30 HRC30〜HRC38 HRC35〜HRC45 SUS304/SUS316
刃径 回転数 送り速度 回転数 送り速度 回転数 送り速度 回転数 送り速度
φ3.0 8270 320 6550 160 5680 90 3970 80
φ4.0 6200 340 4910 170 4260 95 2980 85
φ5.0 4650 360 3680 180 3200 100 2240 90
φ6.0 4130 370 3280 185 2840 100 1990 90
φ8.0 3100 370 2460 185 2130 100 1490 90
φ10.0 2480 360 1970 180 1700 100 1190 90
φ12.0 2070 330 1460 165 1420 90 990 85
φ16.0 1550 290 1230 145 1080 80 750 75
φ20.0 1240 230 980 115 850 65 600 60
軸方向切込み深さ ap ≤ 0.5D ap ≤ 0.5D ap ≤ 0.2D ap ≤ 0.2D

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
