DNMG チップ

ネガティブチップDNMG

型番DNMG

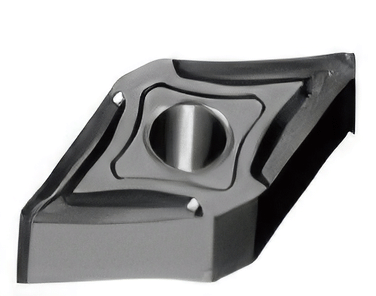

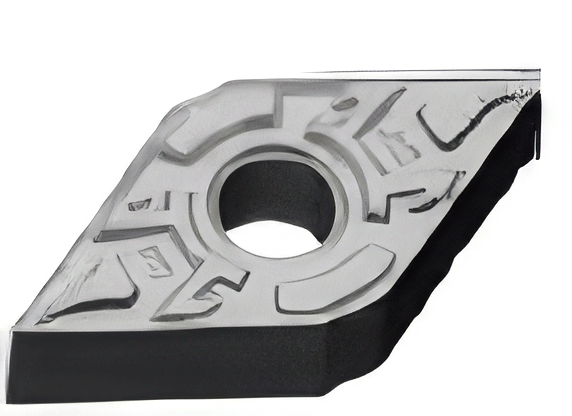

ネガティブチップDNMG

ネガティブチップDNMG 詳細

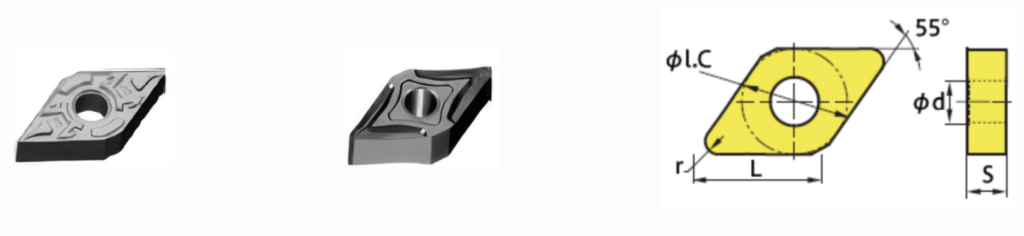

型番	L	φI.C	S	φd	r	材種	コーティング	被削材
DNMG150404-STL	15.5	12.7	4.76	5.16	0.4	P	CVD	鉄用
DNMG150408-STL	15.5	12.7	4.76	5.16	0.8	P	CVD	鉄用
DNMG150404-SUS	15.5	12.7	4.76	5.16	0.4	M	PVD	ステンレス用
DNMG150408-SUS	15.5	12.7	4.76	5.16	0.8	M	PVD	ステンレス用

表の右が切れている場合は表を右にスライドして下さい。→

一般外径旋削加工切削推奨条件

被削材	硬度(HB)	材質型番
		PMK(M)	STL(P)	SUS(M)	CER(サーメット)
		送り量(mm/rev)
		0.1〜0.6	0.1〜0.8	0.1〜0.6	0.05〜0.2
		切削速度V(m/mim)
炭素鋼 C=0.15%	125	380〜180	480〜190	380〜180	550〜350
炭素鋼 C=0.35%	150	300〜170	460〜180	300〜170	500〜300
炭素鋼 C=0.65%	220	260〜150	400〜150	260〜150	460〜260
合金鋼焼戻し	180	200〜120	400〜150	200〜120	410〜240
合金鋼焼入れ	300	125〜80	240〜70	125〜80	250〜170
高合金鋼焼戻し	200	175〜100	310〜120	175〜100	350〜200
高合金鋼焼入れ	325	85〜60	150〜50	85〜60	170〜110
鋳鉄非合金	180	135〜95	250〜100	135〜95	260〜170
鋳鉄低合金	200	120〜100	220〜60	120〜100	260〜170
鋳鉄高合金	225	95〜55	190〜50	95〜55	260〜100

表の右が切れている場合は表を右にスライドして下さい。→

被削材	硬度(HB)	材質型番
		PMK(M)	STL(P)	SUS(M)	CER(サーメット)
		送り量(mm/rev)
		0.1〜0.4	0.2〜0.6	0.2〜0.6	0.1〜0.3
		切削速度V(m/mim)
ステンレスフェライト	180	300〜190	250〜140	250〜140	330〜220
ステンレスオーステナイト	260	250〜160	200〜110	200〜110	250〜150
ステンレスマルテンサイト	330	170〜160	210〜130	210〜130	270〜170

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
