HSS COUNTERSINKS 面取りカッター

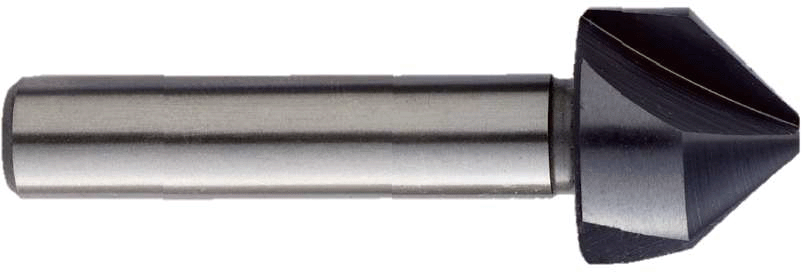

コバルトハイス 3 枚刃 カウンターシンク［ 通常タイプ ］

型番KS90H

3枚刃 HSS TN 90°
コバルトハイス 3 枚刃 カウンターシンク＜通常タイプ＞

TiAlN コーティングにより大幅に刃持ち UP！
独自のバッキング処理により切味良好、びびりを削減。

型番 不当分割型番 D/先端径 CED/刃径 Shank Dia/シャンク径 OAL/全長
- KSX90H-043 1.0 φ4.3 4 40
- KSX90H-053 1.0 φ5.3 4 40
KS90H-063 KSX90H-063 1.5 φ6.3 5 45
KS90H-083 KSX90H-083 2.0 φ8.3 6 50
KSX0H-104 KSX90H-104 2.5 φ10.4 6 50
KS90H-124 KSX90H-124 2.8 φ12.4 8 56
KS90H-165 KSX90H-165 3.2 φ16.5 10 60
KS90H-205 KSX90H-205 3.5 φ20.5 10 63
KS90H-250 KSX90H-250 3.8 φ25.0 10 67
- KSX90H-300 4.2 φ30.0 10 70
- KSX90H-350 4.5 φ35.0 12 70

表の右が切れている場合は表を右にスライドして下さい。→

加工材質 軟鉄 炭素鋼 合金鋼 プリハードン鋼 アルミニウム
外径 回転数 送り量 回転数 送り量 回転数 送り量 回転数 送り量 回転数 送り量
φ4.3 2220 0.11 2220 0.11 890 0.08 890 0.11 3705 0.11
φ5.3 1800 0.14 1800 0.14 720 0.1 720 0.1 3005 0.14
φ6.3 1515 0.17 1515 0.17 605 0.12 605 0.12 2525 0.17
φ8.3 1150 0.22 1150 0.22 460 0.14 460 0.14 1920 0.22
φ10.4 920 0.28 920 0.28 365 0.19 365 0.19 1530 0.28
φ12.4 770 0.32 770 0.32 310 0.22 310 0.22 1285 0.32
φ16.5 580 0.4 580 0.4 230 0.25 230 0.25 965 0.4
φ20.5 465 0.45 465 0.45 185 0.28 185 0.28 775 0.45
φ25.0 372 0.45 375 0.45 148 0.28 148 0.28 620 0.45
φ30.0 300 0.45 300 0.45 120 0.28 120 0.28 500 0.45
φ35.0 250 0.45 250 0.45 100 0.28 100 0.28 400 0.45

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
※ステンレス鋼は約10〜20%落としてご使用ください。
