CARBIDE MINI CHAMFER 面取りカッター

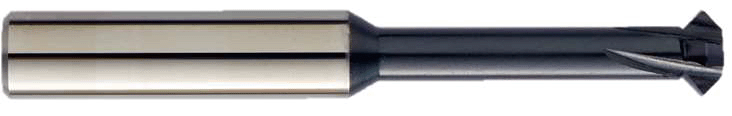

超硬 表裏ミニチャンファーミル[ ロングリーチタイプ 90°]
型番MCL
![超硬 表裏ミニチャンファーミル[ロングタイプ]](http://inplus.co.jp/wp-content/themes/inplus/img/tool/mcl.png)
ネジレ刃により切削性良好。
小・中径穴の表裏面取りに幅広く対応。
TiAIN-Nanoコーティングにより寿命
| 型番 | D | d1 | l | l1 | l2 | L | d | 刃数 |
| MCl-030 | φ3.0 | 1.8 | 1.23mm | 712mm | 0.03mm | 45mm | 3 | 3 |
| MCl-034 | φ3.4 | 2 | 1.5mm | 14mm | 0.1mm | 53mm | 4 | 3 |
| MCl-035 | φ3.5 | 2.1 | 1.5mm | 14mm | 0.1mm | 53mm | 4 | 3 |
| MCl-040 | φ4.0 | 2.4 | 1.7mm | 16mm | 0.1mm | 53mm | 4 | 3 |
| MCl-044 | φ4.4 | 2.4 | 2.1mm | 18mm | 0.1mm | 53mm | 5 | 3 |
| MCl-045 | φ4.5 | 2.5 | 2.1mm | 18mm | 0.1mm | 53mm | 5 | 3 |
| MCl-050 | φ5.0 | 2.8 | 2.3mm | 20mm | 0.1mm | 53mm | 5 | 3 |
| MCl-055 | φ5.5 | 3.1 | 2.5mm | 22mm | 0.1mm | 65mm | 6 | 3 |
| MCl-060 | φ6.0 | 3.2 | 2.9mm | 24mm | 0.1mm | 65mm | 6 | 3 |
| MCl-080 | φ8.0 | 4.8 | 3.4mm | 28mm | 0.2mm | 65mm | 8 | 4 |
| MCl-100 | φ10.0 | 6.4 | 3.8mm | 35mm | 0.2mm | 80mm | 10 | 5 |
| MCl-120 | φ12.0 | 7.8 | 4.4mm | 42mm | 0.2mm | 80mm | 12 | 6 |
側面加工
| 加工材質 | 炭素鋼 | ステンレス | 鋳鉄 | アルミニウム | |||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| φ1.5 | 12700 | 1900 | 12700 | 1150 | 8500 | 1270 | 17000 | 2550 | |
| φ2.0 | 9550 | 1450 | 9550 | 860 | 6350 | 950 | 12700 | 1900 | |
| φ3.0 | 6350 | 1350 | 6350 | 760 | 4250 | 890 | 8500 | 1750 | |
| φ4.0 | 4750 | 1250 | 4750 | 710 | 3200 | 860 | 6400 | 1730 | |
| φ5.0 | 3800 | 1250 | 3800 | 680 | 2550 | 840 | 5100 | 1680 | |
| φ6.0 | 3200 | 1250 | 3200 | 570 | 2100 | 820 | 4250 | 1650 | |
| φ8.0 | 2400 | 1450 | 2400 | 770 | 1600 | 960 | 3200 | 1920 | |
| φ10.0 | 1900 | 1500 | 1900 | 950 | 1300 | 1040 | 2550 | 2050 | |
| φ12.0 | 1600 | 1650 | 1600 | 1050 | 1050 | 1070 | 2150 | 2190 | |
切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
