CARBIDE STARTER DRILL ドリル

超硬 リーディングドリル[ 通常タイプ 90°]

型番RD90


2枚刃 UMG TN 3方向 90° HRC50

超硬 リーディングドリル[通常タイプ 90°]

ドリル加工時の位置決めや、面取り加工に最適なポイントドリルです。
通常タイプ(90°)と刃先強化タイプ(120°x90°)をラインナップ。

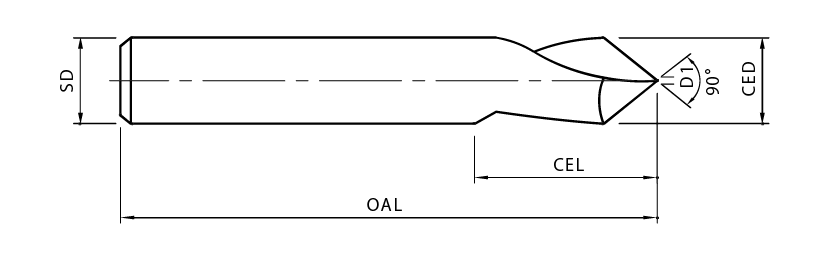

型番 CED/刃径 D1 CEL/刃長 OAL/全長 Shank Dia/シャンク径
RD90-040 φ4.0 0.4 8mm 50mm 4
RD90-060 φ6.0 0.6 12mm 70mm 6
RD90-080 φ8.0 0.8 16mm 80mm 8
RD90-100 φ10.0 1.0 20mm 90mm 10
RD90-120 φ12.0 1.2 24mm 110mm 12

表の右が切れている場合は表を右にスライドして下さい。→

センタリング加工

加工材質 炭素鋼 調質鋼 ステンレス
硬度 〜HRC30 HRC30〜HRC38 SUS304/SUS316
外径 回転数 送り量 回転数 送り量 回転数 送り量
φ3.0 6500 0.04~0.07 6000 0.03~0.06 2000 0.02~0.05
φ4.0 5000 0.04~0.07 4500 0.03~0.06 1500 0.02~0.05
φ6.0 3500 0.05~0.08 3400 0.04~0.07 1000 0.04~0.07
φ8.0 2500 0.05~0.09 2500 0.04~0.07 750 0.04~0.07
φ10.0 2200 0.05~0.1 2200 0.04~0.08 600 0.04~0.07
φ12.0 1800 0.05~0.1 1800 0.04~0.08 500 0.04~0.07

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
