SCLCR

SCLCR

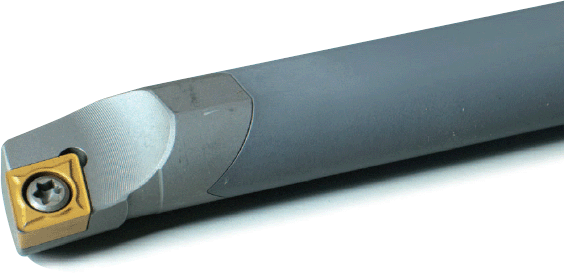

超硬ボーリングバー

CC Type

ザ・コストパフォーマンス
ラインアップ拡充！！
小径深穴加工、突き出しの長い加工等にお奨めです。
高剛性がビビリを防ぎます。
オイルホール付（E）、左勝手(L) タイプもラインアップ。

≪ ご注文の際はオイルホール無 or オイルホール付とご明記ください ≫
ISO インサート対応

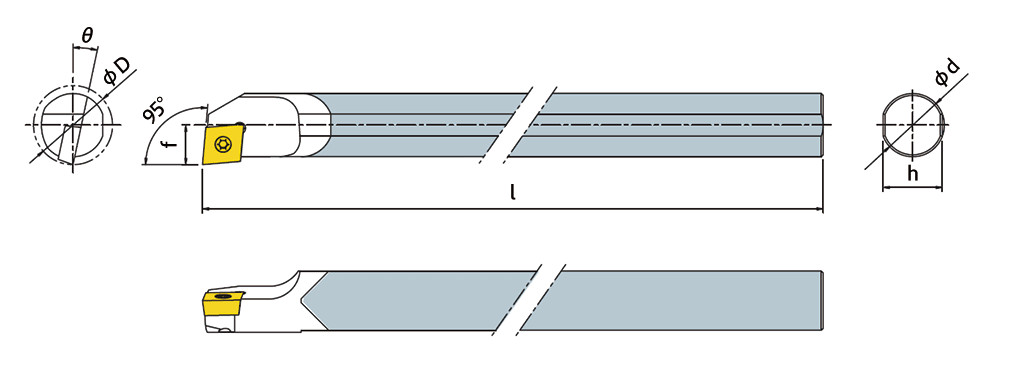

スペック

型番	DIMENSIONS, mm					PARTS			販売価格/ ￥	販売価格/ ￥
	φ D	φ d	h	l	f	INSERT	SCREW	WRENCH	C（オイルホール無）	E（オイルホール付）
C04G-SCLCR/L03	5	4	3.7	90	2.5	CC □ T0301	KS-1630	T-6	12,250	―
C05H-SCLCR/L03	6	5	4.7	100	3	CC □ T0301	KS-1630	T-6	12,250	―
C/E06H-SCLCR/L04	7	6	5.5	100	3.5	CC □ T0401	KS-2033	T-6	12,840	15,510
C/E08K-SCLCR/L06	10	8	7.5	125	5	CC □ T0602	KS-2506	T-8	17,500	19,000
C/E10K-SCLCR/L06	12	10	9.5	125	6	CC □ T0602	KS-2506	T-8	20,700	21,630
C/E12M-SCLCR/L06	14	12	11.5	150	7	CC □ T0602	KS-2506	T-8	25,800	26,810
C/E12M-SCLCR/L09	16	12	11.5	150	8	CC □ T09T3	KS-3508	T-15	25,800	26,810
C/E16R-SCLCR/L09	20	16	15	200	10	CC □ T09T3	KS-3508	T-15	45,700	46,000
C/E20R-SCLCR/L09	26	20	18	200	13	CC □ T09T3	KS-3508	T-15	64,820	67,500

BORING BAR SLEEVE（SLEEVE-STEEL）

型番	DIMENSIONS, mm				PARTS		販売価格/ ￥
	φ D	φ d	h	l	BOLT	WRENCH
KD-1604	4	16	14	100	M4	L-2	8,300
KD-1605	5						8,300
KD-1606	6						8,300

SCREW

型番	寸法(mm)				角度(°)	販売価格/ ￥
	A	B	C	F	θ
KS-1630	M1.6×0.35	3.3	2.6	T-6	60°	1,270
KS-2033	M2.0×0.4	3.5	2.7			1,210
KS-2245	M2.2×0.45	5.1	3.1			1,180
KS-2506	M2.5×0.45	5.4	3.5	T-8		1,180
KS-3007	M3.0×0.5	5.3	4.2			1,180
KS-3508	M3.5×0.6	8	5.3	T-15		1,240

WRENCH

型番	販売価格/ ￥
T-6	1,320
T-8	1,360
T-15	1,360
