ANTI-VIBRATION CARBIDE 4 FLUTE ROUGHING エンドミル

超硬4枚刃防振ラフィングエンドミル（ファインピッチ）

型番SRF4252

超硬 4枚刃防振ラフィングエンドミル

重切削で静かな切削加工ができます。

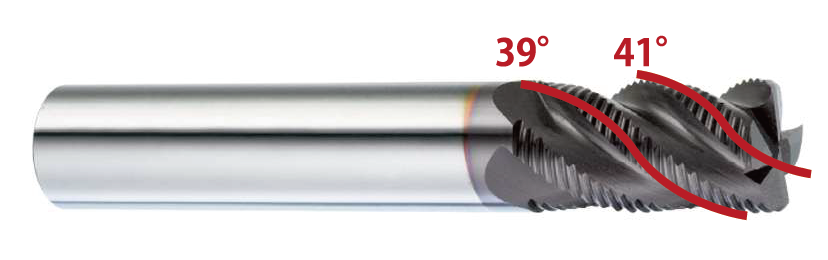

不等分割・不等リードにより高能率加工。

型番	CED/刃径	CEL/刃長	Shank Dia/シャンク径	OAL/全長	C/面取り
SRF4252-060	φ6.0	16mm	6mm	50mm	0.3
SRF4252-080	φ8.0	20mm	8mm	60mm	0.3
SRF4252-100	φ10.0	25mm	10mm	75mm	0.3
SRF4252-120	φ12.0	30mm	12mm	80mm	0.4

表の右が切れている場合は表を右にスライドして下さい。→

側面加工

加工材質		炭素鋼		合金鋼		プリハードン鋼・焼入れ鋼		ステンレス
硬度		〜HRC30		HRC30〜HRC38		HRC35〜HRC45		SUS304/SUS316
刃径		回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ5.0		6000	700	3500	400	1800	90	2300	140
φ6.0		5300	640	3200	380	1600	75	2120	130
φ8.0		3980	480	2390	290	1190	72	1600	120
φ10.0		3200	760	1900	450	960	120	1280	180
φ12.0		2650	850	1600	510	800	128	1060	210
φ14.0		2300	820	1400	490	700	125	900	200
φ16.0		1990	790	1190	470	590	120	790	190
φ20.0		1590	820	960	490	480	140	640	205
軸方向切込み深さ		ap ≤ CEL x 1.5D		ap ≤ CEL x 1.5D		ap ≤ CEL x 1.0D		ap ≤ CEL x 1.5D
半径方向切込み深さ		ae ≤ 0.3D		ae ≤ 0.3D		ae ≤ 0.1D		ae ≤ 0.3D

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
