ANTI-VIBRATION HSS ROUGHING エンドミル
コバルトハイス 防振ラフィングエンドミル
型番TR4202H

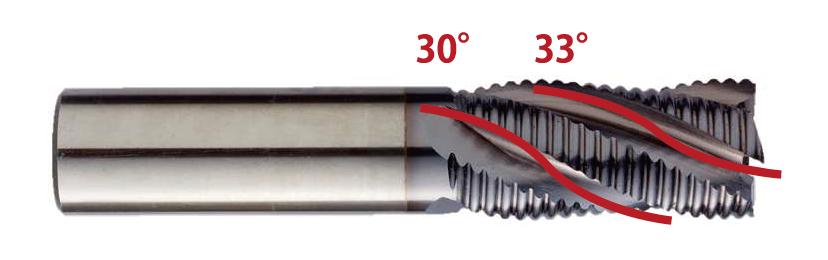

不等分割 と不等リード (30° /33° )により、びびり抑制 と 切削抵抗 を低減します。
安定した高能率加工を実現。
コストパフォーマンスを実現。
機械を選ばず幅広い加工用途に対応。
| 型番 | CED/刃径 | CEL/刃長 | Shank Dia/シャンク径 | OAL/全長 | C/面取り | 刃数 |
| TR4202H-220 | φ22.0 | 45mm | 20mm | 110mm | 0.8 | 4 |
| TR4202H-250 | φ25.0 | 50mm | 25mm | 120mm | 0.9 | 5 |
| TR4202H-300 | φ30.0 | 55mm | 25mm | 125mm | 1.0 | 6 |
| TR4202H-350 | φ35.0 | 60mm | 32mm | 145mm | 1.2 | 6 |
側面加工
| 加工材質 | 炭素鋼 | 合金鋼 | プリハードン鋼・焼入れ鋼 | ||||
| 材種 | S45C〜S50C | SKD、SUS、SCM | HPM、NAK | ||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| φ22.0 | 640 | 264 | 504 | 208 | 336 | 136 | |
| φ25.0 | 576 | 264 | 448 | 184 | 304 | 120 | |
| φ30.0 | 480 | 256 | 376 | 184 | 256 | 120 | |
| φ35.0 | 416 | 232 | 320 | 168 | 224 | 104 | |
| φ40.0 | 368 | 200 | 280 | 144 | 192 | 88 | |
| φ45.0 | 320 | 160 | 240 | 112 | 160 | 72 | |
| φ50.0 | 280 | 136 | 200 | 88 | 136 | 56 | |
| 軸方向切込み深さ | ap ≤ CEL x 1.0D | ap ≤ CEL x 1.0D | ap ≤ CEL x 1.0D | ||||
| 半径方向切込み深さ | ae ≤ 0.5D | ae ≤ 0.5D | ae ≤ 0.5D | ||||
切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
