ALP3300

ALP3300

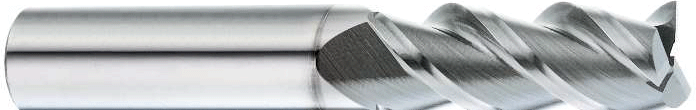

超硬3 枚刃 アルミ用エンドミル(45°ネジレ）

ALP3300

コストパフォーマンスを実現！！
ピンカドタイプ登場！！
切削バランスに優れた3 枚刃。切れ味良好。

刃径公差：0 ～ -0.02
SIZE：φ 3 ～φ 12

加工材質	アルミ	樹脂	銅合金
硬度（HRC）	〜30	30〜38	35〜45
対応	☆	◎	◎

スペック

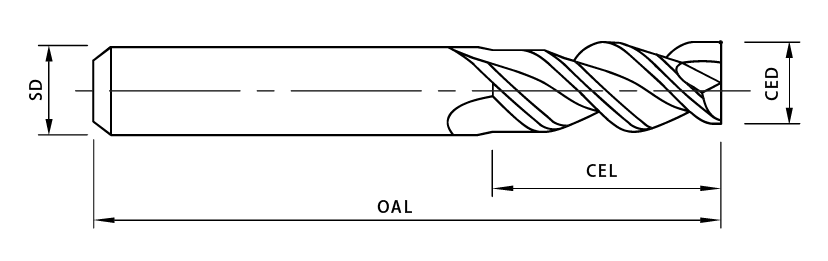

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
ALP3300-030	3	12	6	50	2,600
ALP3300-040	4	14	6	50	2,600
ALP3300-050	5	16	6	57	2,600
ALP3300-060	6	20	6	57	3,080
ALP3300-080	8	25	8	63	5,130
ALP3300-100	10	30	10	80	6,900
ALP3300-120	12	40	12	90	9,700
ALP3300-160	16	50	16	100	18,900
ALP3300-200	20	60	20	100	28,340
ALP3300-250	25	80	25	150	59,900

切削条件参考表　側面加工

加工材質	アルミニウム
刃径	溝加工				側面加工
	回転数	送り速度	周速	刃あたり送り	回転数	送り速度	周速	刃あたり送り
φ 3.0	14,900	890	140	0.020	21,200	1,270	200	0.020
φ 4.0	11,100	730	140	0.022	15,900	1,050	200	0.022
φ 5.0	8,900	670	140	0.025	12,700	950	200	0.025
φ 6.0	7,400	560	140	0.025	10,500	800	200	0.025
φ 8.0	5,600	490	140	0.029	8,000	700	200	0.029
φ 10.0	4,500	525	145	0.038	6,500	750	200	0.038
φ 12.0	3,700	560	140	0.051	5,500	800	200	0.051
φ 16.0	2,800	560	140	0.067	4,000	800	200	0.067
φ 20.0	2,200	560	140	0.083	3,200	800	200	0.083
φ 25.0	1,800	490	140	0.090	2,500	680	200	0.090
軸方向切込み深さ	ap ≤ CEL x 0.5D				ap ≤ CEL x 0.75D
径方向切込み深さ	–				ae ≤ 0.25D

切削条件はあくまで目安であり作業環境の状況によって変動します。
