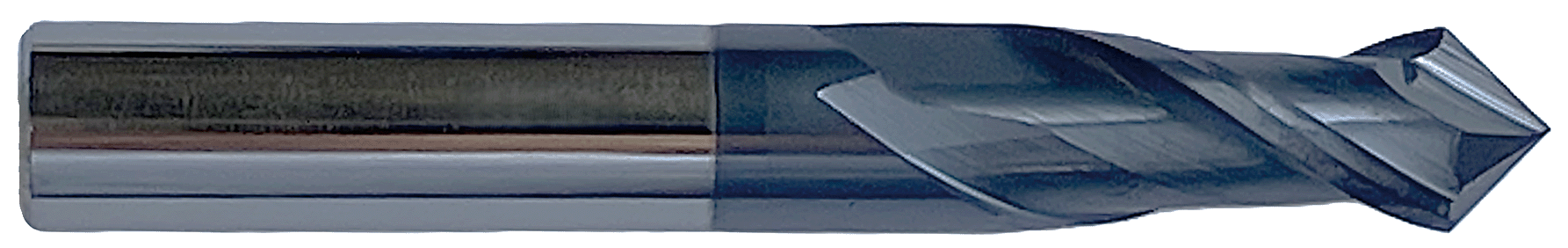

VMC90
超硬2 枚刃 マルチ面取りミル
超硬2 枚刃 90° マルチ面取りミル
CATALOG PAGE NUMBER 70
１本でセンタリング、エッジの面取り、穴面取り、
V 溝加工、側面加工が可能！！
TiAlN-Nano コーティングにより寿命UP。
一般鋼からアルミまで幅広いワークの加工が可能。
SIZE：φ 4 ～φ 12
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ステンレス鋼 | アルミ |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | SUS304/316 | 〜30 |
| 対応 | ◎ | ◎ | ○ | ○ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

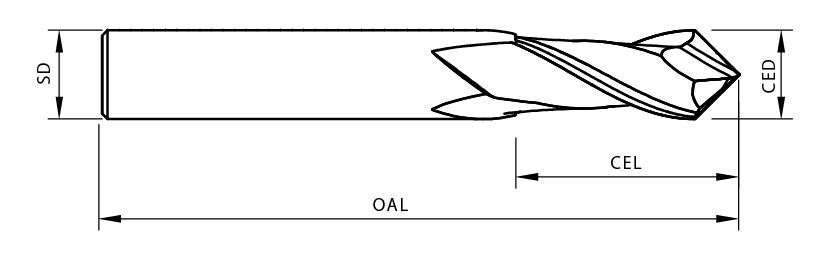

| 型番 | CED/ 刃径 | D1 | CEL/ 刃長 | SD/ シャンク径 | OAL/ 全長 | 販売価格/ ￥ |
|---|---|---|---|---|---|---|
| VMC90-040 | 4 | 0.1 | 8 | 4 | 50 | 6,050 |
| VMC90-060 | 6 | 0.1 | 12 | 6 | 50 | 7,640 |
| VMC90-080 | 8 | 0.1 | 16 | 8 | 60 | 9,650 |
| VMC90-100 | 10 | 0.1 | 20 | 10 | 72 | 12,390 |
| VMC90-120 | 12 | 0.1 | 24 | 12 | 75 | 16,400 |
切削条件参考表
スクロールできます
| 加工材質 | 炭素鋼 | ステンレス | 鋳鉄 | アルミニウム | ||||
|---|---|---|---|---|---|---|---|---|
| 切削速度 | 50 ～ 90 m/min | 30 ～ 50 m/min | 50 ～ 90 m/min | 100 ～ 200 m/min | ||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 4.0 | 5,580 | 670 | 3,180 | 250 | 5,580 | 670 | 10,350 | 930 |
| φ 6.0 | 3,750 | 560 | 2,230 | 230 | 3,750 | 560 | 8,000 | 960 |
| φ 8.0 | 2,800 | 500 | 1,800 | 220 | 2,800 | 500 | 6,000 | 840 |
| φ 10.0 | 2,500 | 500 | 1,450 | 220 | 2,500 | 500 | 4,800 | 820 |
| φ 12.0 | 2,100 | 420 | 1,200 | 180 | 2,100 | 420 | 4,000 | 840 |
切削条件はあくまで目安であり作業環境の状況によって変動します。
面取りツール参考選定表
スクロールできます
| 加工内容 | 推奨商品型番（超硬） | 推奨商品型番（ハイス） |
|---|---|---|
| センタリング | PRD90 / RD90 | HPRD90 / HRD90 / MG（MHRD） |
| 穴の面取り | PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 | HPRD90 / HRD90 / MG（MHRD） |
| エッジの面取り | CMS / PMS390 / CM690 / NJR390 / VMC90 | ー |
| R面取り | RCS | ー |
| V 溝加工 | CMS / VMC90 | ー |
| 刻印 | KKI60 | ー |
| ボール盤 / 電気ドリルでの使用 | ー | KSX90H / KS90H |
