KSX90H

KSX90H
コバルトハイス 3 枚刃 カウンターシンク(不等分割)

KSX90H 不等分割

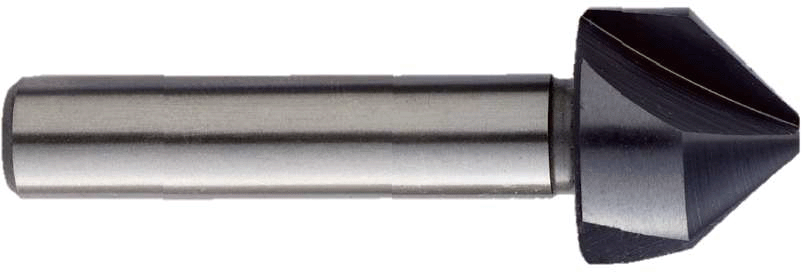

レギュラーシャンクタイプ

KSX90H
KS90H先端

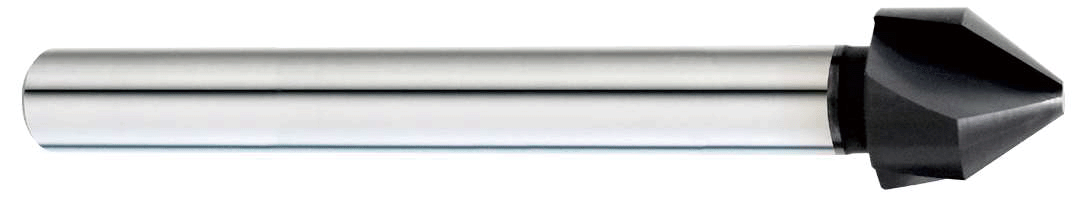

ロングシャンクタイプ

KS90H-LONG

CATALOG PAGE NUMBER 90

ボール盤、電気ドリルでの使用に最適!!
不等分割のため通常タイプよりビビりが大幅に削減(切削面が良好)
TiAlN-Nano コーティングにより寿命UP。
独自のバッキング処理により切味良好、ビビりを抑制し面粗度、真円度が向上します。

SIZE:φ 4.3 ~φ 35

3枚刃
コバルトハイス
TiSiN
先端角度_90°_1
スクロールできます
加工材質炭素鋼合金鋼ブリハードン鋼
焼入れ鋼
ステンレス鋼
硬度(HRC)〜3030〜3835〜45SUS304/316
対応○○○○

スペック

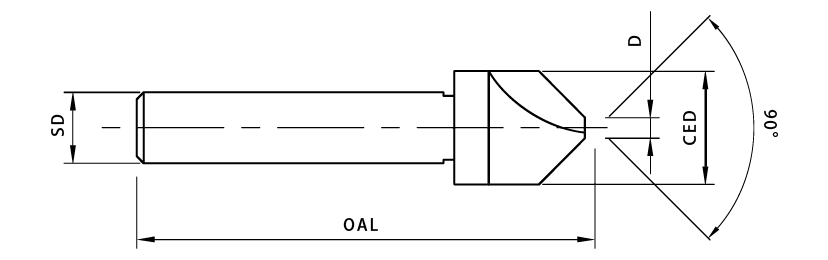

KS90H寸法

表示したいサイズをお選びください。
該当するスペックのみを表示します。

スクロールできます
型番 D/ 先端径 CED/ 刃径 SD/ シャンク径 OAL/ 全長 販売価格/ ¥
KSX90H-043 1 4.3 4 40 4,400
KSX90H-053 1 5.3 4 40 4,400
KSX90H-063 1.5 6.3 5 45 4,400
KSX90H-083 2 8.3 6 50 4,070
KSX90H-104 2.5 10.4 6 50 4,070
KSX90H-124 2.8 12.4 8 56 4,640
KSX90H-165 3.2 16.5 10 60 6,270
KSX90H-205 3.5 20.5 10 63 7,990
KSX90H-250 3.8 25 10 67 12,210
KSX90H-300 4.2 30 10 70 21,970
KSX90H-350 4.5 35 12 70 26,220
KSX90H-S 6.3・8.3・10.4・12.4・16.5・20.5 の6 本セット オープン価格
KSX90H-124L 2.8 12.4 8 150 13,410
KSX90H-165L 3.2 16.5 10 180 19,440
KSX90H-205L 3.5 20.5 10 200 26,520

切削条件参

スクロールできます
加工材質 軟鉄 炭素鋼 合金鋼 プリハードン鋼 アルミニウム合金
直径 R.P.M 送り R.P.M 送り R.P.M 送り R.P.M 送り R.P.M 送り
4.3 2,220 0.11 2,220 0.11 890 0.08 890 0.08 3,705 0.11
5.3 1,800 0.14 1,800 0.14 720 0.1 720 0.1 3,005 0.14
6.3 1,515 0.17 1,515 0.17 605 0.12 605 0.12 2,525 0.17
8.3 1,150 0.22 1,150 0.22 460 0.14 460 0.14 1,920 0.22
10.4 920 0.28 920 0.28 365 0.19 365 0.19 1,530 0.28
12.4 770 0.32 770 0.32 310 0.22 310 0.22 1,285 0.32
16.5 580 0.4 580 0.4 230 0.25 230 0.25 965 0.4
20.5 465 0.45 465 0.45 185 0.28 185 0.28 775 0.45
25 372 0.45 372 0.45 148 0.28 148 0.28 620 0.45
30 300 0.45 300 0.45 120 0.28 120 0.28 500 0.45
35 250 0.45 250 0.45 100 0.28 100 0.28 400 0.45

切削条件はあくまで目安であり作業環境の状況によって変動します。
※ステンレス鋼は約10 ~ 20%落としてご使用ください。

面取りツール参考選定表

スクロールできます
加工内容 推奨商品型番(超硬) 推奨商品型番(ハイス)
センタリング PRD90 / RD90 HPRD90 / HRD90 / MG(MHRD)
穴の面取り PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 HPRD90 / HRD90 / MG(MHRD)
エッジの面取り CMS / PMS390 / CM690 / NJR390 / VMC90 ー
R面取り RCS ー
V 溝加工 CMS / VMC90 ー
刻印 KKI60 ー
ボール盤 / 電気ドリルでの使用 ー KSX90H / KS90H
