RCS
超硬3 枚刃 ミニコーナーRカッター
超硬3 枚刃 ミニコーナーR カッター
CATALOG PAGE NUMBER 66
3 枚刃採用により高速加工が可能！！
R 面取り加工用。
SIZE：R0.5 ～R5.0
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ブリハードン鋼 焼入れ鋼 | ステンレス鋼 |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | 35〜55 | SUS304/316 |
| 対応 | ◎ | ◎ | ○ | ○ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

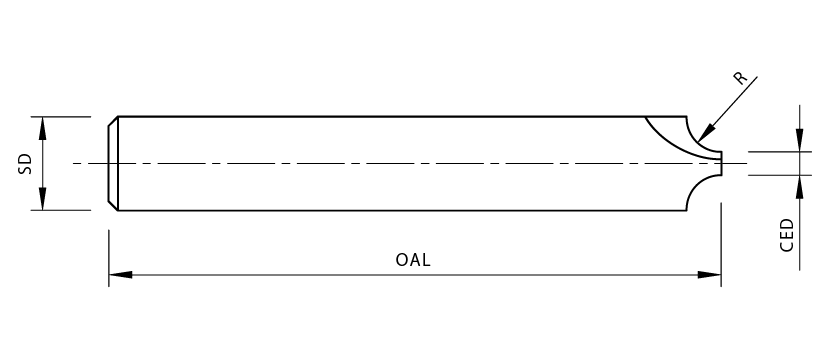

| 型番 | R | CED/ 先端径 | SD/ シャンク径 | OAL/ 全長 | 販売価格/ ￥ |
|---|---|---|---|---|---|
| RCS-005 | R0.5 | 1 | 4 | 49 | 更新準備中 |
| RCS-010 | R1.0 | 3.9 | 6 | 59 | 更新準備中 |
| RCS-015 | R1.5 | 2.9 | 6 | 59 | 更新準備中 |
| RCS-020 | R2.0 | 1.9 | 6 | 59 | 更新準備中 |
| RCS-025 | R2.5 | 3 | 8 | 59 | 更新準備中 |
| RCS-030 | R3.0 | 2.2 | 8 | 59 | 更新準備中 |
| RCS-035 | R3.5 | 2.9 | 10 | 59 | 更新準備中 |
| RCS-040 | R4.0 | 2.2 | 10 | 59 | 更新準備中 |
| RCS-045 | R4.5 | 2.9 | 12 | 75 | 更新準備中 |
| RCS-050 | R5.0 | 1.8 | 12 | 75 | 更新準備中 |
※只今、最新価格に更新準備中です
切削条件参考表 面取り
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ||
|---|---|---|---|---|
| 硬度 | 〜HRC30 | HRC30〜HRC38 | ||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| R0.5 | 11,000 | 160 | 18,000 | 150 |
| R1.0 | 16,200 | 160 | 14,400 | 150 |
| R1.5 | 13,700 | 160 | 12,700 | 150 |
| R2.0 | 13,200 | 160 | 12,300 | 150 |
| R2.5 | 12,800 | 160 | 12,000 | 150 |
| R3.0 | 12,500 | 160 | 11,800 | 150 |
| R3.5 | 12,000 | 160 | 11,400 | 150 |
| R4.0 | 11,850 | 160 | 11,300 | 150 |
| R4.5 | 11,700 | 160 | 11,200 | 150 |
| R5.0 | 11,600 | 160 | 11,100 | 150 |
| 軸方向切込み深さ | ap ≤ R+0.05D | ap ≤ R+0.05D | ||
切削条件はあくまで目安であり作業環境の状況によって変動します。
面取りツール参考選定表
スクロールできます
| 加工内容 | 推奨商品型番（超硬） | 推奨商品型番（ハイス） |
|---|---|---|
| センタリング | PRD90 / RD90 | HPRD90 / HRD90 / MG（MHRD） |
| 穴の面取り | PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 | HPRD90 / HRD90 / MG（MHRD） |
| エッジの面取り | CMS / PMS390 / CM690 / NJR390 / VMC90 | ー |
| R面取り | RCS | ー |
| V 溝加工 | CMS / VMC90 | ー |
| 刻印 | KKI60 | ー |
| ボール盤 / 電気ドリルでの使用 | ー | KSX90H / KS90H |
