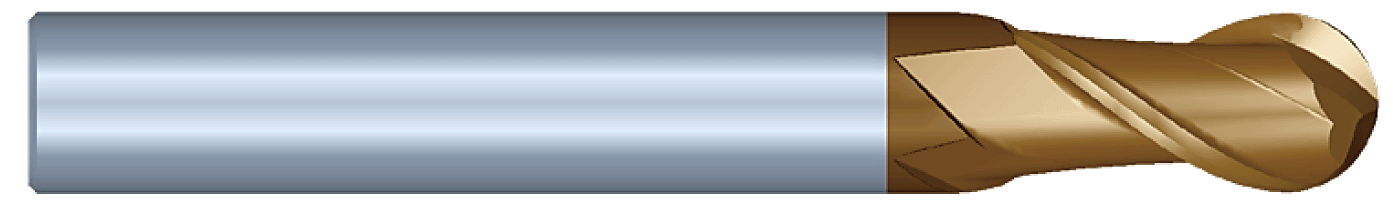

高硬度用 超硬2 枚刃 ボールエンドミル

BEH2200

独自の変則形状により高寿命を実現！！
高硬度材～ HRC65 対応。

R 精度： R3 ≧ ±0.005
　　　R3 ＜ ±0.008
SIZE :φ 1 ～φ 12

加工材質	ブリハードン鋼	調質鋼	焼入れ鋼
硬度（HRC）	〜45	〜55	〜65
対応	◎	◎	◎

スペック

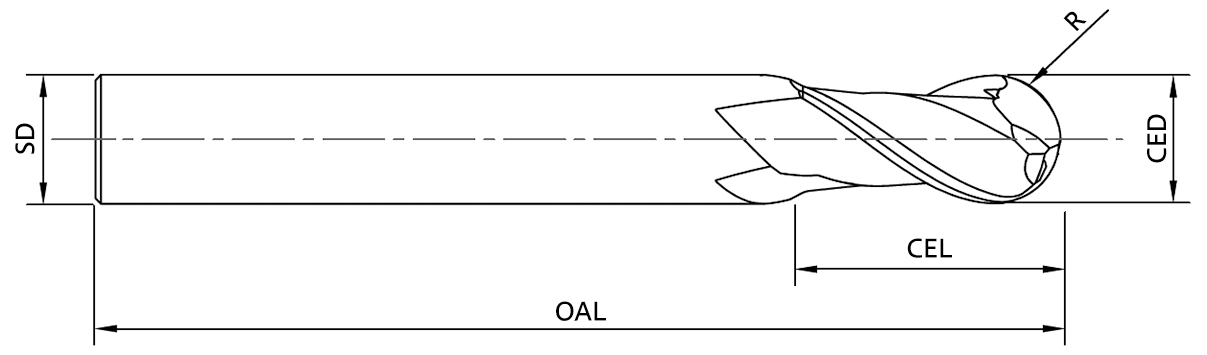

型番	CED/ 刃径	R	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
BEH2200-010	1	R0.5	2	4	50	2,680
BEH2200-020	2	R1	4	4	50	2,680
BEH2200-030	3	R1.5	6	4	50	2,680
BEH2200-040	4	R2	8	4	50	2,680
BEH2200-050	5	R2.5	10	6	50	3,430
BEH2200-060	6	R3	12	6	50	3,430
BEH2200-080	8	R4	16	8	60	6,100
BEH2200-100	10	R5	20	10	75	10,300
BEH2200-120	12	R6	24	12	75	14,070

切削条件参考表

加工材質	プリハードン鋼			調質鋼			焼入れ鋼
硬度	～ 45HRC			45 ～ 55HRC			55 ～ 65HRC
R	回転数	送り		回転数	送り		回転数	送り
		2 枚刃	4 枚刃		2 枚刃	4 枚刃		2 枚刃	4 枚刃
0.5R	28,620	2,430	4,050	25,790	2,160	3,600	22,920	1,080	1,800
1R	18,630	1,780	2,970	16,470	990	1,640	12,870	610	1,020
1.5R	12,420	1,480	2,480	10,980	920	1,530	8,640	620	1,030
2R	9,360	1,350	2,250	8,280	900	1,490	6,480	620	1,030
2.5R	7,470	1,420	2,390	6,570	1,020	1,710	5,130	730	1,230
3R	6,210	1,480	2,480	5,490	1,050	1,750	4,320	720	1,200
4R	4,680	1,350	2,250	4,140	990	1,650	3,240	700	1,170
5R	4,050	1,260	2,100	3,600	950	1,580	2,880	680	1,150
6R	3,600	1,200	2,010	3,240	930	1,550	2,610	620	1,040
8R	2,340	780	1,300	2,160	620	1,030	1,980	460	790
10R	1,800	600	1,000	1,710	490	810	1,570	370	630
軸方向切り込み深さ	ap ≤ 0.05D			ap ≤ 0.03D			ap ≤ 0.02D
径方向切り込み深さ	ae ≤ 0.1D			ae ≤ 0.1D			ae ≤ 0.05D

切削条件はあくまで目安であり作業環境の状況によって変動します。
