CARBIDE CHAMFERRING CUTTER 面取りカッター

超硬 6枚刃面取りカッター 90°

型番CM690

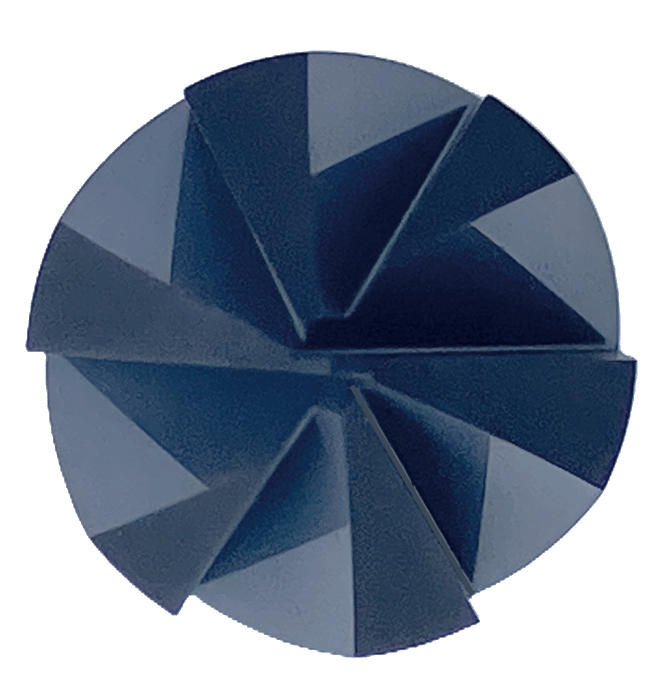

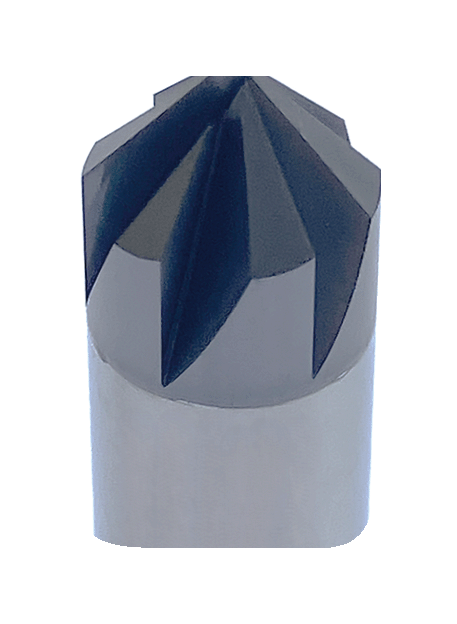

6枚刃 UMG TN 1方向 90° HRC50
超硬 6枚刃面取りカッター（90°）

6枚刃採用により高速加工が可能。
TiAIN-Nanoコーティングにより寿命UP
面取り加工、V溝加工用。
※センターリング加工は不可です。

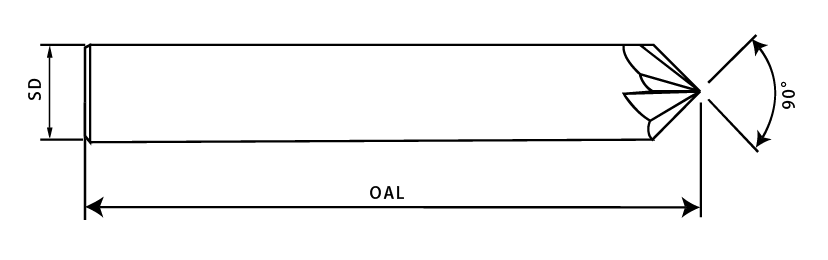

型番 CED/刃径 先端径 CEL/刃長 Shank Dia/シャンク径 OAL/全長
CM690-060 φ6.0 0.2 2.5mm 6mm 50mm
CM690-080 φ8.0 0.2 3.5mm 8mm 60mm
CM690-100 φ10.0 0.2 4.0mm 10mm 70mm
CM690-120 φ12.0 0.2 5.0mm 12mm 75mm

表の右が切れている場合は表を右にスライドして下さい。→

側面加工

加工材質 炭素鋼 合金鋼 プリハードン鋼・焼入れ鋼
硬度 〜HRC30 HRC30〜HRC38 HRC35〜HRC45
外径 回転数 送り速度 回転数 送り速度 回転数 送り速度
φ6.0 4800 700 4600 600 4200 550
φ8.0 3600 600 3200 500 3100 410
φ10.0 2900 500 2500 400 2200 310
φ12.0 1800 400 1800 300 1800 230
軸方向切込み深さ ap ≤ CEL 0.25D ap ≤ CEL 0.25D ap ≤ CEL 0.25D

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。

V溝加工

加工材質 炭素鋼 合金鋼 プリハードン鋼・焼入れ鋼
硬度 〜HRC30 HRC30〜HRC38 HRC35〜HRC45
外径 回転数 送り速度 回転数 送り速度 回転数 送り速度
φ6.0 4800 700 4600 600 4200 550
φ8.0 3600 600 3200 500 3100 410
φ10.0 2900 500 2500 400 2200 310
φ12.0 1800 400 1800 300 1800 230
軸方向切込み深さ ap ≤ CEL 0.25D ap ≤ CEL 0.25D ap ≤ CEL 0.25D

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
