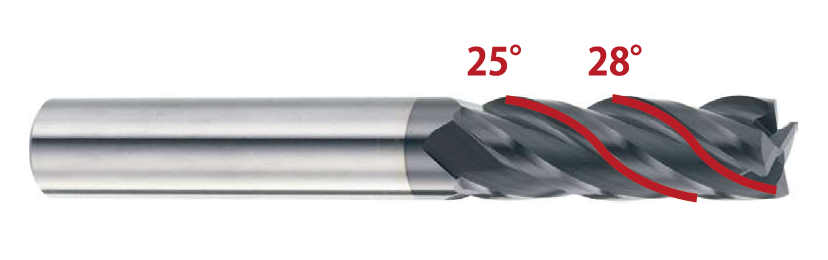

CARBIDE 4 FLUTE SQUERE 25°/28° VARIABLE HELIX ANGLE エンドミル
超硬4枚刃不等リードスクエアエンドミル(25°/28°弱ネジレ)
型番CZ4300
4枚刃不等分割、不等リード（25°/28°）
レイクアングルをシャープにする事により切削抵抗を軽減。
弱ネジレの為、側面仕上げが良好！！
変則芯厚（テーパー形状）のため大幅な高剛性を実現。
φ12までは使い勝手の良い3D刃長タイプ。
刃径公差0 ~ -0.02mm

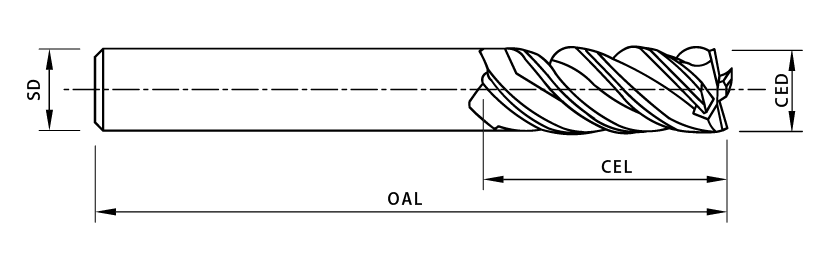

| 型番 | CED/刃径 | CEL/刃長 | Shank Dia/シャンク径 | OAL/全長 |
| CZ4300-030 | φ3.0 | 9mm | 4mm | 50mm |
| EH4250-040 | φ4.0 | 12mm | 4mm | 50mm |
| CZ4300-050 | φ5.0 | 15mm | 6mm | 50mm |
| CZ4300-060 | φ6.0 | 18mm | 6mm | 50mm |
| CZ4300-080 | φ8.0 | 24mm | 8mm | 60mm |
| CZ4300-100 | φ10.0 | 30mm | 10mm | 75mm |
| CZ4300-120 | φ12.0 | 36mm | 12mm | 75mm |
| CZ4300-160 | φ16.0 | 45mm | 16mm | 100mm |
| CZ4300-200 | φ20.0 | 45mm | 20mm | 100mm |
側面加工
| 加工材質 | 炭素鋼 | 合金鋼 | プリハードン鋼・焼入れ鋼 | ステンレス | |||||
| 硬度 | 〜HRC30 | HRC30〜HRC38 | HRC35〜HRC45 | SUS304/SUS316 | |||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| φ3.0 | 8270 | 560 | 6550 | 280 | 5680 | 160 | 3970 | 140 | |
| φ4.0 | 6200 | 595 | 4910 | 300 | 4260 | 165 | 2980 | 150 | |
| φ5.0 | 4650 | 630 | 3680 | 310 | 3200 | 170 | 2240 | 160 | |
| φ6.0 | 4130 | 650 | 3280 | 320 | 2840 | 175 | 1990 | 155 | |
| φ8.0 | 3100 | 650 | 2460 | 320 | 2130 | 175 | 1490 | 155 | |
| φ10.0 | 2480 | 630 | 1970 | 315 | 1700 | 175 | 1190 | 155 | |
| φ12.0 | 2070 | 580 | 1460 | 290 | 1420 | 160 | 990 | 150 | |
| φ16.0 | 1550 | 500 | 1230 | 250 | 1080 | 140 | 750 | 130 | |
| φ20.0 | 1240 | 400 | 980 | 200 | 850 | 115 | 600 | 105 | |
| 軸方向切込み深さ | ap ≤ 1.5D | ap ≤ 1.5D | ap ≤ 1.0D | ap ≤ 1.0D | |||||
| 半径方向切込み深さ | ae ≤ 0.2D | ae ≤ 0.2D | ae ≤ 0.1D | ae ≤ 0.1D | |||||
切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
