DAL3352

DAL3352

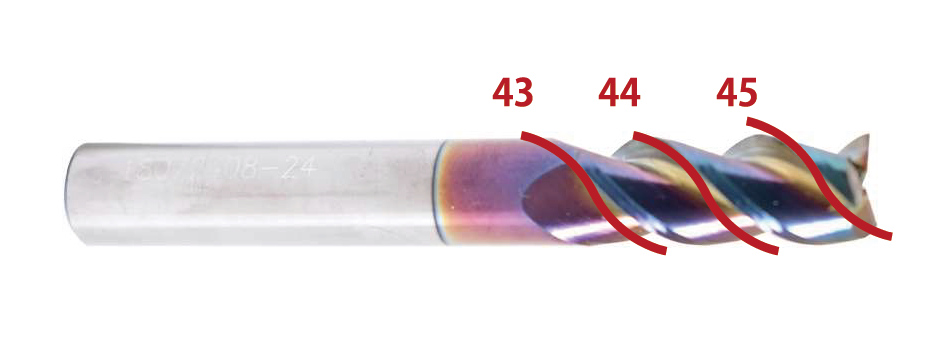

超硬3 枚刃 防振 アルミ用エンドミル（43°/44°/45° 不等リード）

DAL3352　DLC コート

不等分割・不等リード採用でビビりを低減し安定した加工が可能！！
DLC コートは溶着防止、高寿命を実現。
加工範囲広めの3.5D 刃長タイプ。

刃径公差：0 ～ -0.02
SIZE：φ 3 ～φ 12

加工材質	アルミ	樹脂	銅合金
硬度（HRC）	〜30	30〜38	35〜45
対応	☆	◎	◎

スペック

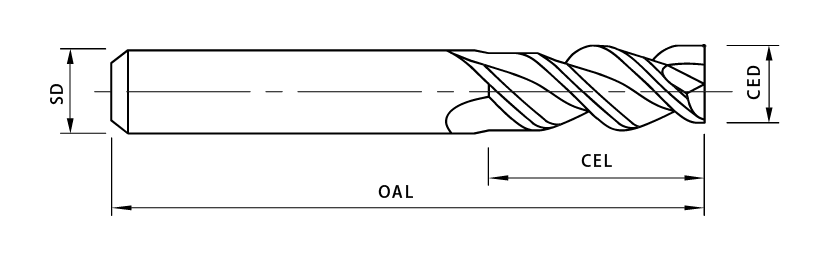

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
DAL3352-030	3	11	4	50	4,020
DAL3352-040	4	14	4	50	4,020
DAL3352-050	5	18	6	50	5,320
DAL3352-060	6	21	6	60	5,600
DAL3352-080	8	28	8	75	7,980
DAL3352-100	10	35	10	75	10,300
DAL3352-120	12	42	12	80	13,900

切削条件参考表　側面加工

加工材質	アルミニウム
刃径	溝加工				側面加工
	回転数	送り速度	周速	刃あたり送り	回転数	送り速度	周速	刃あたり送り
φ 3.0	14,900	890	140	0.020	21,200	1,270	200	0.020
φ 4.0	11,100	730	140	0.022	15,900	1,050	200	0.022
φ 5.0	8,900	670	140	0.025	12,700	950	200	0.025
φ 6.0	7,400	560	140	0.025	10,500	800	200	0.025
φ 8.0	5,600	490	140	0.029	8,000	700	200	0.029
φ 10.0	4,500	525	145	0.038	6,500	750	200	0.038
φ 12.0	3,700	560	140	0.051	5,500	800	200	0.051
軸方向切込み深さ	ap ≤ CEL x 0.5D				ap ≤ CEL x 0.75D
径方向切込み深さ	–				ae ≤ 0.25D

切削条件はあくまで目安であり作業環境の状況によって変動します。
