EH4250
超硬4 枚刃 ハイヘリカルエンドミル（45° 強ネジレタイプ）
EH4250
生産終了品
生産終了品のため在庫がなくなり次第終了となります。
※ 後継品：IENA4300
CATALOG PAGE NUMBER 104
ネジレ角45° の強ネジレにより切削抵抗を軽減！！
４枚刃 45° ネジレ
幅広い被削材に対応。
刃径公差：0 ～ -0.02
SIZE：φ 8 ～φ 20
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ブリハードン鋼 焼入れ鋼 | ステンレス鋼 |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | 35〜55 | SUS304/316 |
| 対応 | ◎ | ◎ | ◎ | ○ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

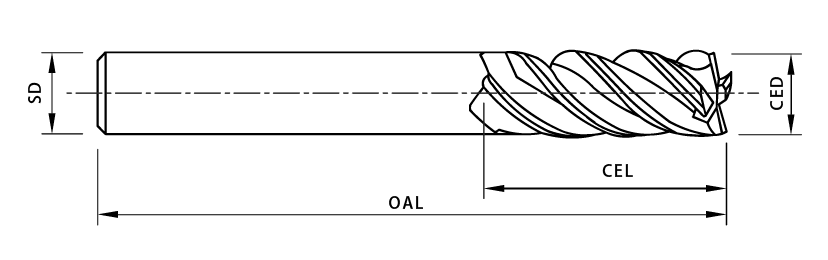

| 型番 | CED/ 刃径 | CEL/ 刃長 | SD/ シャンク径 | OAL/ 全長 | 販売価格/ ￥ |
|---|---|---|---|---|---|
| EH4250-030 | 3 | 8 | 6 | 50 | 605 大幅値下げ！ |
| EH4250-040 | 4 | 12 | 6 | 50 | 605 大幅値下げ！ |
| EH4250-050 | 5 | 15 | 6 | 50 | 605 大幅値下げ！ |
| EH4250-080 | 8 | 20 | 8 | 60 | 2,000 大幅値下げ！ |
| EH4250-160 | 16 | 45 | 16 | 100 | 9,000 大幅値下げ！ |
切削条件参考表
スクロールできます
| 加工材質 | 炭素鋼 | プリハードン鋼・焼入れ鋼 | ステンレス | 鋳鉄 | ||||
|---|---|---|---|---|---|---|---|---|
| 硬度 | ～ HRC30 | HRC30 ～ HRC38 | SUS304/SUS316 | FC | ||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 3.0 | 7,600 | 270 | 4,750 | 170 | 3,950 | 145 | 6,050 | 640 |
| φ 4.0 | 6,450 | 485 | 3,950 | 300 | 3,300 | 240 | 4,600 | 640 |
| φ 5.0 | 5,350 | 510 | 3,200 | 305 | 2,700 | 255 | 3,650 | 640 |
| φ 6.0 | 4,750 | 560 | 2,850 | 350 | 2,400 | 280 | 2,950 | 770 |
| φ 8.0 | 3,550 | 605 | 2,150 | 325 | 1,800 | 300 | 2,200 | 815 |
| φ 10.0 | 2,750 | 520 | 1,700 | 255 | 1,450 | 255 | 1,850 | 860 |
| φ 12.0 | 2,350 | 440 | 1,450 | 215 | 1,150 | 305 | 1,450 | 900 |
| φ 16.0 | 1,850 | 352 | 1,150 | 170 | 900 | 170 | 1,100 | 970 |
| φ 20.0 | 1,450 | 270 | 900 | 135 | 700 | 130 | 900 | 1,035 |
| 軸方向切込み深さ | ap ≤ 1.0D | ap ≤ 1.0D | ap ≤ 1.0D | ap ≤ 1.0D | ||||
| 径方向切込み深さ | ae ≤ 0.1D | ae ≤ 0.1D | ae ≤ 0.1D | ae ≤ 0.1D | ||||
切込み深さ
ap=軸方向（縦方向）
ae=径方向
切削条件はあくまで目安であり作業環境の状況によって変動します。
