2.2D 刃長 超硬4 枚刃 防振エンドミル

FUZINE OceanBlue（フウジンオーシャンブルー）

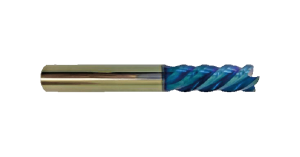

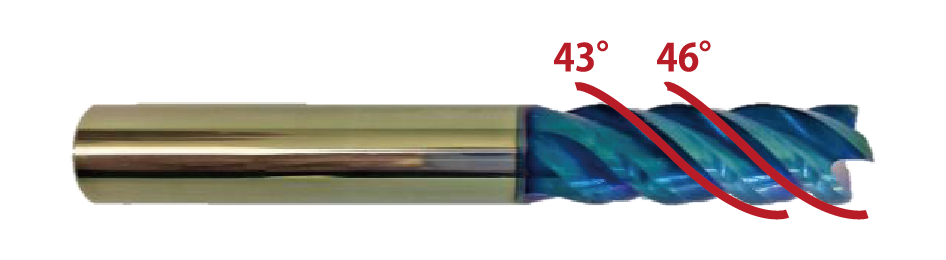

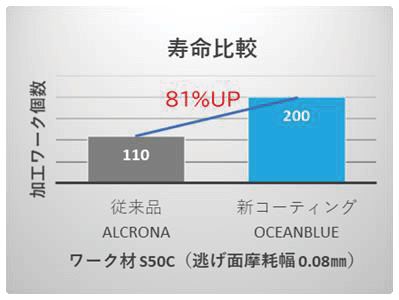

不等分割・不等リード採用でビビりを低減し安定した加工が可能！！変則芯厚採用により溝加工、側面加工の高能率加工を実現。独自の底刃形状採用で4 枚刃でのドリリング加工が可能。OceanBlue コーティングにより高い耐熱性、耐摩耗性を実現。

刃径公差：0 ～ -0.02
SIZE：φ 3 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	○

スペック

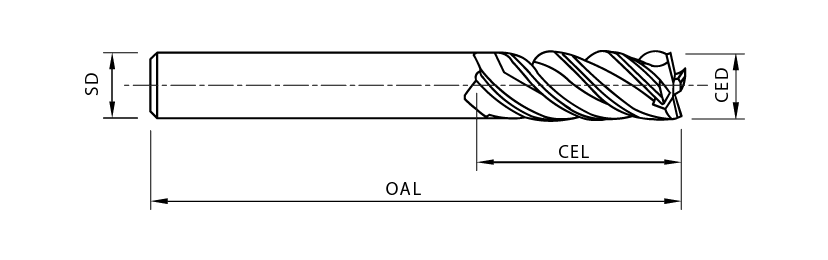

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
FZB4223-030	3	7	6	50	3,300
FZB4223-040	4	9	6	50	3,300
FZB4223-050	5	11	6	50	3,300
FZB4223-060	6	13	6	50	3,300
FZB4223-080	8	18	8	60	5,100
FZB4223-100	10	22	10	75	6,800
FZB4223-120	12	26	12	75	9,200
FZB4223-160	16	34	16	100	21,980
FZB4223-200	20	42	20	100	32,680

切削条件参考表

加工材質	炭素鋼				合金鋼				プリハードン鋼・焼入れ鋼				ステンレス
硬度	～ HRC30				HRC30 ～ HRC38				HHRC35 ～ HRC45				SUS304/SUS316
刃径	側面		溝		側面		溝		側面		溝		側面		溝
	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 1.0	38,000	590	28,500	400	28,000	4,800	25,350	320	25,400	360	22,200	250	22,100	315	19,000	240
φ 1.5	25,300	645	19,000	430	20,800	530	16,800	335	16,900	380	14,800	295	14,800	320	12,500	250
φ 2.0	19,800	1,000	14,200	440	17,300	590	12,500	360	14,200	440	11,000	310	11,000	330	9,500	265
φ 2.5	16,000	1,110	11,300	550	13,800	630	10,050	400	11,500	480	8,900	320	8,900	330	7,500	300
φ 3.0	13,800	1,080	10,500	600	12,700	700	9,600	450	10,800	500	8,500	330	8,000	310	7,400	305
φ 3.5	12,100	1,135	9,250	615	11,150	730	8,400	460	9,400	510	7,450	340	7,000	330	6,500	310
φ 4.0	10,400	1,190	8,000	625	9,600	750	7,200	470	8,000	520	6,400	350	6,000	345	5,600	315
φ 4.5	9,350	1,240	7,200	645	8,600	775	6,450	495	7,300	560	5,750	370	5,400	350	5,050	340
φ 5.0	8,300	1,290	6,400	660	7,600	800	5,700	520	6,600	590	5,100	390	4,800	360	4,500	360
φ 5.5	7,600	1,320	5,850	675	7,000	900	5,250	555	6,000	650	4,650	410	4,500	390	4,100	315
φ 6.0	6,900	1,350	5,300	690	6,400	1,000	4,800	585	5,400	700	4,200	430	4,200	415	3,700	270
φ 6.5	6,480	1,300	4,975	665	6,000	1,000	4,500	555	5,100	695	3,950	425	4,025	420	3,475	265
φ 7.0	6,050	1,250	4,650	640	5,600	1,000	4,200	530	4,800	690	3,700	420	3,850	430	3,250	255
φ 7.5	5,630	1,200	4,325	615	5,200	1,000	3,900	500	4,500	690	3,450	415	3,680	435	3,025	250
φ 8.0	5,200	1,150	4,000	590	4,800	1,000	3,600	470	4,200	690	3,200	410	3,500	440	2,800	240
φ 8.5	4,930	1,130	3,800	580	4,550	975	3,425	470	4,000	510	3,025	395	3,350	435	2,650	235
φ 9.0	4,650	1,110	3,600	570	4,300	945	3,250	465	3,800	325	2,850	385	3,200	435	2,500	235
φ 9.5	4,375	1,090	3,400	560	4,050	920	3,075	460	3,600	490	2,675	370	3,050	435	2,350	230
φ 10.0	4,100	1,070	3,200	545	3,800	890	2,900	455	3,400	650	2,500	355	2,900	435	2,200	225
φ 11.0	3,800	990	2,950	535	3,500	860	2,650	445	3,150	575	2,300	310	2,675	425	2,050	220
φ 12.0	3,500	910	2,700	525	3,200	830	2,400	435	2,900	500	2,100	270	2,450	410	1,900	210
φ 14.0	3,045	790	2,350	460	2,790	725	2,100	380	2,550	450	1,850	240	2,125	370	1,650	195
φ 16.0	2,590	670	2,000	390	2,380	620	1,800	325	2,200	400	1,600	210	1,800	330	1,400	180
φ 18.0	2,330	605	1,800	350	2,145	560	1,615	295	2,000	340	1,440	190	1,650	315	1,260160
φ 20.0	2,070	540	1,600	310	1,910	500	1,430	260	1,800	280	1,280	170	1,500	300	1,120	140
縦方向切り込み深さ	ap ≤ 1.5D		ap ≤ 1D		ap ≤ 1.5D		ap ≤ 1D ap		≤ 1.5D		ap ≤ 1D		ap ≤ 1.5D		ap ≤ 1D
径方向切り込み深さ	e ≤ 0.2D		–		ae ≤ 0.2D		–		ae ≤ 0.2D		–		ae ≤ 0.2D		–

ドリル加工の場合は送りを1/10 程度落としてください。ステンレス鋼にてドリル加工は推奨いたしません。
切削条件はあくまで目安であり作業環境の状況によって変動します。
