HSC4000

HSC4000
超硬4 枚刃 スクエア エンドミル

HSC4000

ザ・コストパフォーマンス！！
スタンダードモデル
ネジレ角35°幅広い加工に対応！！

刃径公差：0 ～ -0.02
SIZE：φ 1 ～φ 25

加工材質	炭素鋼	合金鋼	プリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	～ 30	30〜38	35 ～ 55	SUS304/316
対応	◎	◎	◎	○

スペック

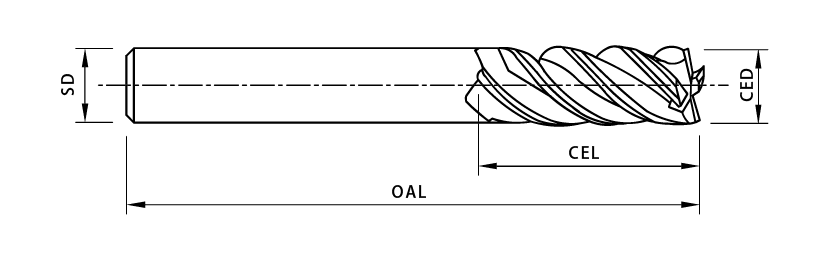

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
HSC4000-010	1	4	4	50	2,140
HSC4000-015	1.5	6	4	50	2,130
HSC4000-020	2	6	4	50	1,610
HSC4000-025	2.5	8	4	50	1,790
HSC4000-030	3	10	6	50	1,760
HSC4000-035	3.5	12	6	50	2,830
HSC4000-040	4	12	6	50	1,980
HSC4000-045	4.5	12	6	50	3,100
HSC4000-050	5	15	6	50	1,980
HSC4000-055	5.5	15	6	50	3,100
HSC4000-060	6	15	6	50	1,910
HSC4000-065	6.5	25	8	60	5,200
HSC4000-070	7	25	8	60	4,210
HSC4000-075	7.5	25	8	60	5,200
HSC4000-080	8	25	8	60	2,990
HSC4000-085	8.5	30	10	75	7,440
HSC4000-090	9	30	10	75	6,280
HSC4000-095	9.5	30	10	75	7,440
HSC4000-100	10	30	10	75	4,190
HSC4000-110	11	30	12	75	8,910
HSC4000-120	12	30	12	75	5,400
HSC4000-130	13	35	14	90	15,740
HSC4000-140	14	35	14	90	14,360
HSC4000-150	15	40	16	100	19,050
HSC4000-160	16	40	16	100	16,410
HSC4000-170	17	45	18	100	23,500
HSC4000-180	18	45	18	100	22,560
HSC4000-190	19	45	20	100	30,080
HSC4000-200	20	45	20	100	22,460
HSC4000-220	22	45	22	100	38,290
HSC4000-250	25	50	25	100	34,830

切削条件参考表　側面加工

加工材質	炭素鋼	合金鋼	プリハードン鋼・焼入れ鋼	ステンレス
硬度	〜HRC30	HRC30〜HRC38	HRC35〜HRC45	SUS304/SUS316
切削速度　m/min	50 ～ 100	35 ～ 90	20 ～ 70	25 ～ 60
送り速度　mm/rev	0.01~0.3	0.01 ～ 0.25	0.004 ～ 0.2	0.01 ～ 0.2
縦方向切り込み深さ	Ap ≦ 1.5D	Ap ≦ 1.5D	Ap ≦ 1.0D	Ap ≦ 1.0D
径方向切り込み深さ	Ae ≦ 0.2D	Ae ≦ 0.2D	Ae ≦ 0.1D	Ae ≦ 0.1D

切削条件はあくまで目安であり作業環境の状況によって変動します。
