超硬5 枚刃 高能率加工用スクエアエンドミル ニック付

IDT5304

多枚刃、不等分割不等リードにより高速加工が可能。チップブレーカ採用で良好な切りくずの排出性。
独自の刃先形状により良好な仕上げ面。耐熱・潤滑性に優れた、新コーティングのZ3 を採用しています。

刃径公差：0 ～ -0.02
SIZE：φ 6 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	◎

スペック

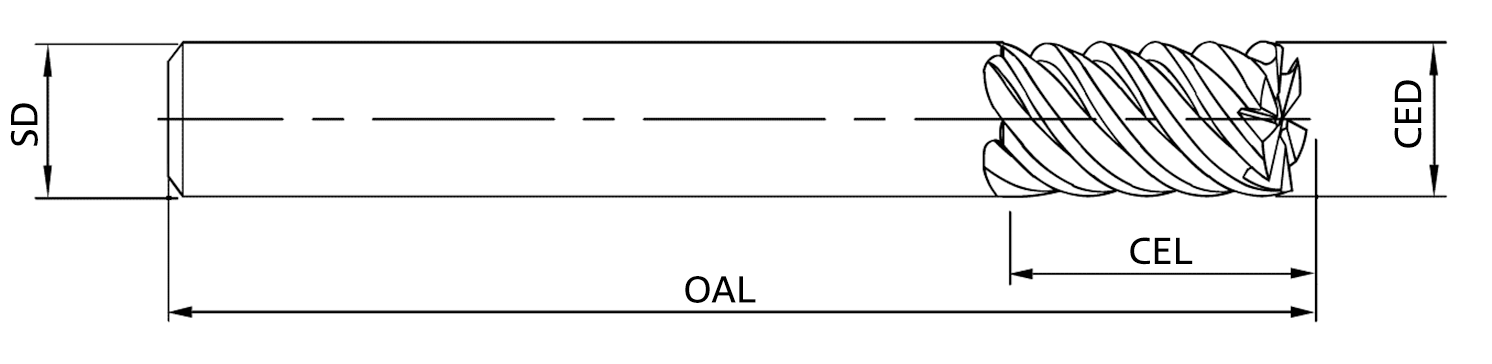

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	ネジレ角	刃数	販売価格/ ￥
IDT5304-060	6	18	6	60	43/46°	5	5,200
IDT5304-080	8	24	8	70	43/46°	5	8,950
IDT5304-100	10	30	10	80	43/46°	5	12,900
IDT5304-120	12	36	12	80	43/46°	5	16,900
IDT5304-160	16	48	16	100	43/46°	5	31,800
IDT5304-200	20	60	20	120	43/46°	5	50,800

切削条件参考表　側面加工

加工材質	炭素鋼		合金鋼		ステンレス鋼・耐熱合金
硬度	～ HRC30		HRC30 〜 HRC38		SUS304/Ti-6Al-4V
刃径	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 6.0	7,700	3,460	5,300	2,380	4,750	1,900
φ 8.0	5,770	2,590	3,980	1,780	3,550	1,420
φ 10.0	4,060	2,060	2,800	1,420	2,500	1,130
φ 12.0	3,840	1,730	2,650	1,190	2,300	950
φ 16.0	2,880	1,290	1,980	890	1,750	710
φ 20.0	2,300	1,030	1,580	710	1,400	560
縦方向切り込み深さ	ap ≤ CEL x 3.0D 弱		ap ≤ CEL x 3.0D 弱		ap ≤ CEL x 0.5D
径方向切り込み深さ	ae ≤ 0.1D		ae ≤ 0.1D		ae ≤ 0.05D

切削条件はあくまで目安であり作業環境の状況によって変動します。
