フライスカッター　－Indexable Milling Tools－

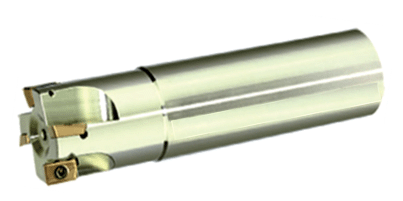

Square shoulder milling tools
スタンダードタイプ ： IEMP01

抜群のコストパフォーマンス！！

SIZE：φ 12 ～φ 63

スペック

タイプ	型番	寸法					刃数	重量	適合チップ	販売価格/ ￥
		φ D	φ d	L	L1	apmax
AP11 スタンダード	IEMP01-012-G16-AP11-01	12	16	85	25	10.5	1	0.1	AINP11	9,900
AP11 スタンダード	IEMP01-016-G16-AP11-02	16	16	90	25	10.5	2	0.1	AINP11	12,800
AP11 スタンダード	IEMP01-020-G20-AP11-02	20	20	100	30	10.5	2	0.2	AINP11	13,100
AP11 スタンダード	IEMP01-025-G25-AP11-03	25	25	115	35	10.5	3	0.4	AINP11	18,400
AP11 スタンダード	IEMP01-032-G32-AP11-04	32	32	125	40	10.5	4	0.7	AINP11	24,500
AP11 ロングタイプ	IEMP01-016-G16-AP11-02C（25/180）	16	16	180	25	10.5	2	0.25	AINP11	31,600
AP11 ロングタイプ	IEMP01-020-G20-AP11-02C（30/200）	20	20	200	30	10.5	2	0.4	AINP11	6,130
AP11 ロングタイプ	IEMP01-025-G25-AP11-03C（35/220）	25	25	220	35	10.5	3	0.76	AINP11	39,800
AP11 ロングタイプ	IEMP01-032-G32-AP11-04C（45/260）	32	32	260	45	10.5	4	1.47	AINP11	49,800
AP16 スタンダード	IEMP01-025-G25-AP16-02	25	25	115	35	15.5	2	0.4	AINP16	13,980
AP16 スタンダード	IEMP01-032-G32-AP16-03	32	32	125	40	15.5	3	0.7	AINP16	22,400
AP16 スタンダード	IEMP01-040-G32-AP16-04	40	32	130	42	15.5	4	0.8	AINP16	26,700
AP16 スタンダード	IEMP01-050-G32-AP16-05	50	32	135	45	15.5	5	1	AINP16	31,100
AP16 スタンダード	IEMP01-063-G32-AP16-06	63	32	135	45	15.5	6	1.4	AINP16	38,150

切削条件参考表

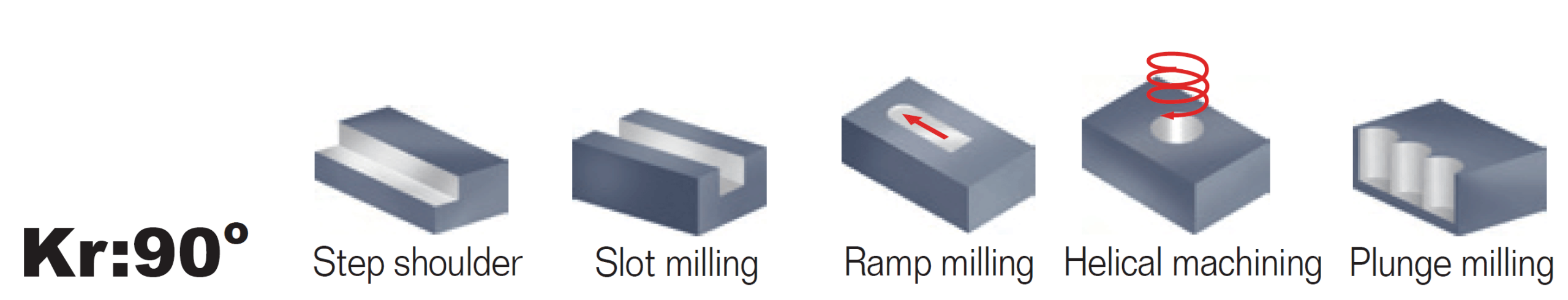

		肩削り加工			溝入れ加工
被削材	材質型番	切削速度	送りf	ae（mm）	切削速度	送りf	ae（mm）
		V（m/min）	（mm/z）		V（m/min）	（mm/z）
一般鋼	PMK	320（180 ～ 400）	0.2（0.1 ～ 0.3）	＜ 0.5D	190（140 ～ 250）	0.15（0.1 ～ 0.25）	D
SS 等
合金鋼	PMK	260（160 ～ 330）	0.2（0.1 ～ 0.3）	＜ 0.5D	150（110 ～ 240）	0.15（0.1 ～ 0.25）	D
SKD/SCM 等
ステンレス鋼	PMK	200（110 ～ 300）	0.2（0.1 ～ 0.3）	＜ 0.5D	120（80 ～ 190）	0.15（0.1 ～ 0.25）	D
SUS 等
鋳物	PMK	200（120 ～ 320）	0.2（0.1 ～ 0.3）	＜ 0.5D	120（80 ～ 210）	0.15（0.1 ～ 0.25）	D
FC/FCD 等
アルミ・真鍮	ALM	300 ～	0.2（0.08 ～ 0.4）	＜ 0.5D	300 ～	0.2（0.08 ～ 0.3）	D

推奨切削量（D：工具径）

ランピング加工				ヘリカル加工
工具外径	最大切込み Ap	最大傾斜角 α °	最小加工距離 Lm	最小加工径 D1	最大切込
16	10	10	56.7	20	2
20	10	5	114.4	28	2
25	10	4.5	127	40	2
30	10	3.5	153	48	2
32	10	3	190.8	56	2
40	10	2	286.4	70	2

AINP
フライスカッター　－Indexable Milling Tools－

Selection of inserts
フライスカッター用チップ

スペック

型番	寸法					材質	コーティング	被削材	単価/ ￥	1 ケース（10 個） 販売価格 / ￥
	L	l.W	S	φ d	r
AINP11T304-IP50 (PMK)	12.24	6.5	3.6	2.8	0.4	P/M	PVD	鋼・ステンレス用	580	5,800
AINP11T308-IP50 (PMK)	12.24	6.5	3.6	2.8	0.8	P/M	PVD	鋼・ステンレス用	580	5,800
AINP11T312-IP50 (PMK)	12.24	6.5	3.6	2.8	1.2	P/M	PVD	鋼・ステンレス用	740	7,400
AINP11T316-IP50 (PMK)	12.24	6.5	3.6	2.8	1.6	P/M	PVD	鋼・ステンレス用	740	7,400
AINP11T320-IP50 (PMK)	12.24	6.5	3.6	2.8	2.0	P/M	PVD	鋼・ステンレス用	740	7,400
AINP11T304-IP80 (ALM)	12.24	6.5	3.6	2.8	0.4	N	なし	アルミ用	630	6,300
AINP11T308-IP80 (ALM)	12.24	6.5	3.6	2.8	0.8	N	な	アルミ用	630	6,300
AINP11T3XR-IP40 (SPX) 高送りチップ	12.24	6.5	3.6	2.8	X	P/M	PVD	鋼・ステンレス用	690	6,900
AINP160408-IP50 (PMK)	17.877	9.33	5.76	4.4	0.8	P/M	PVD	鋼・ステンレス用	690	6,900
AINP160408-IP80 (ALM)	17.877	9.33	5.76	4.4	0.8	N	なし	アルミ用	750	7,500

※ 高送り用チップ【 AINP11T3XR-IP40】 の切削条件 ＝切込み 1mm　　刃当り送り　1.2mm

部品　Spare parts

型番	カッター径	適合チップ	単価/ ￥	1 ロット（3 個）販売価格/ ￥
I60M2.5×6.5T	φ 12 ～Φ 32	AINP11	1,240	3,720
I60M4×8.4	φ 25 ～Φ 63	AINP16	1,240	3,720
