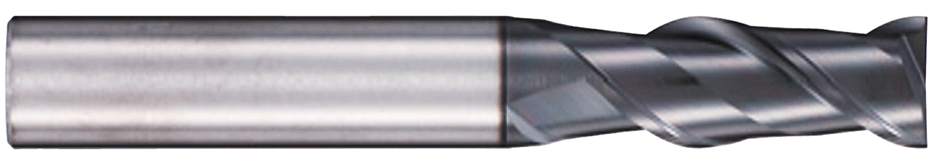

超硬2 枚刃 スクエアエンドミル

IENA2300

独自の切れ刃形状により高能率加工を実現！！
40° ネジレ

刃径公差：0 ～ -0.02
SIZE：φ 3 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	○

スペック

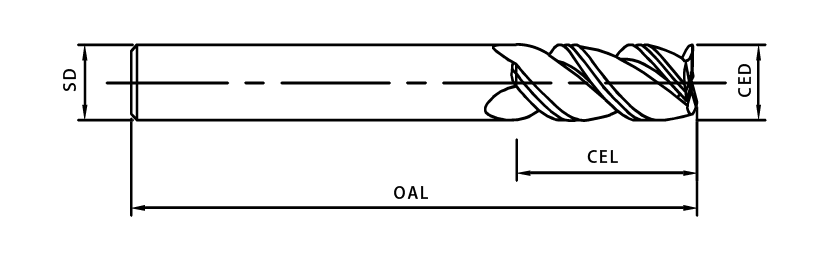

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
IENA2300-030	3	9	6	45	2,010
IENA2300-040	4	12	6	45	2,180
IENA2300-050	5	15	6	45	2,200
IENA2300-060	6	18	6	50	2,240
IENA2300-070	7	21	8	60	4,140
IENA2300-080	8	24	8	60	4,070
IENA2300-090	9	27	10	75	5,860
IENA2300-100	10	30	10	75	5,550
IENA2300-120	12	36	12	75	7,660
IENA2300-160	6	48	16	100	18,100
IENA2300-200	20	50	20	100	25,640

切削条件参考表　溝加工

加工材質	炭素鋼		合金鋼		ステンレス
外径	回転数	送り速度	回転数	送り速度	回転数	送り速度
3	9,400	666	8,460	416	7,520	322
4	7,400	774	6,660	472	5,920	371
5	6,000	819	5,400	520	4,800	406
6	5,000	819	4,500	520	4,000	406
7	4,600	792	4,140	536	3,680	427
8	4,100	747	3,690	552	3,280	399
9	3,500	702	3,150	568	2,800	364
10	3,000	657	2,700	584	2,400	336
12	2,400	603	2,160	536	1,920	273
16	2,000	504	1,800	448	1,600	350
20	1,500	378	1,350	336	1,200	263
軸方向切り込み深さ	ae ≤ 0.1D		ae ≤ 0.1D		ae ≤ 0.05D

上記は4 枚刃での条件になります。
2 枚刃の場合は送りを40％～ 60％程度落としてください。
切削条件はあくまで目安であり作業環境の状況によって変動します。

切削条件参考表　側面加工

加工材質	炭素鋼		合金鋼		ステンレス
外径	回転数	送り速度	回転数	送り速度	回転数	送り速度
3	9,400	837	8,460	720	7,520	378
4	7,400	909	6,660	800	5,920	420
5	6,000	1,026	5,400	880	4,800	462
6	5,000	1,116	4,500	880	4,000	462
7	4,600	1,044	4,140	824	3,680	420
8	4,100	927	3,690	760	3,280	434
9	3,500	882	3,150	704	2,800	441
10	3,000	846	2,700	640	2,400	455
12	2,400	765	2,160	520	1,920	420
16	2,000	630	1,800	432	1,600	378
20	1,500	477	1,350	320	1,200	280
軸方向切り込み深さ：1 ～ 16	ap ≤ 3D		ap ≤ 3D		ap ≤ 3D
軸方向切り込み深さ：20	ap ≤ 2.5D		ap ≤ 2.5D		ap ≤ 2.5D
径方向切り込み深さ	ae ≤ 0.1D		ae ≤ 0.1D		ae ≤ 0.05D

上記は4 枚刃での条件になります。
2 枚刃の場合は送りを40％～ 60％程度落としてください。
切削条件はあくまで目安であり作業環境の状況によって変動します。
