IFMA

IFMA SEET
フェイスミルカッター　－Indexable Milling Tools－

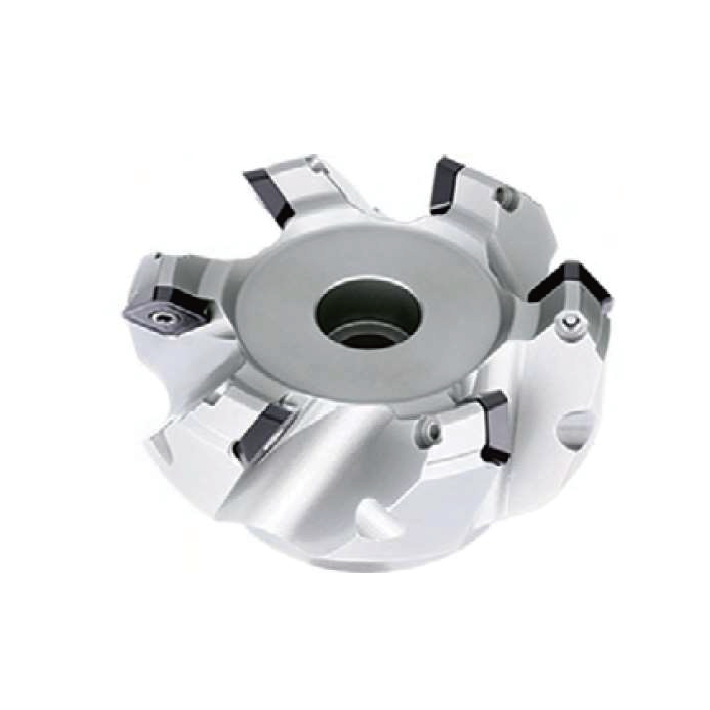

フェイスミルカッター

抜群のコストパフォーマンス！！
ハイレーキのブレーカーにより、低抵抗を実現
独自の刃形状により面粗度良好
新コーティング採用により安定長寿命を実現

SIZE：φ 80 ～φ 160

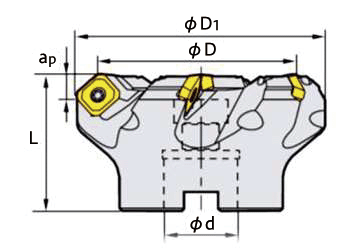

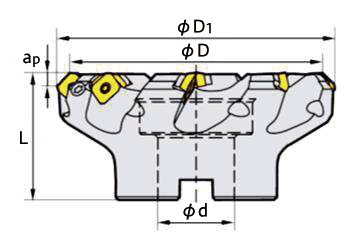

スペック

型番	寸法					刃数	type	重量	適合チップ	販売価格/ ￥
	φ D	φ D1	φ d	L	ap max
IFMA01-080-A27-SE12-06	80	91	27	50	6	6	A	1.2	SEET13	39,960
IFMA01-100-B32-SE12-07	100	107	32	50	6	7	B	1.2	SEET13	48,000
IFMA01-125-B40-SE12-08	125	136	40	63	6	8	B	2.6	SEET13	63,900
IFMA01-160-B40-SE12-10	160	170	40	63	6	10	B	4.3	SEET13	84,000

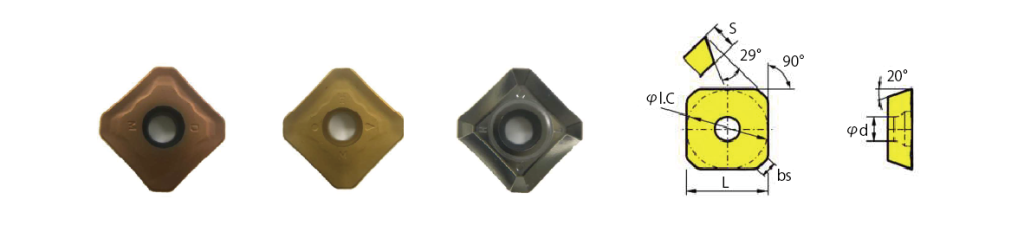

フェイスミルカッター用チップ

型番	被削材	形状	材質	コーティング	寸法					単価/￥	1 ケース（10 個） 販売価格 / ￥
					L	l.C	S	φ d	bs
SEET13T3-IP52（PMK）	鋼・ステンレス用	刃先強化型	P/M	PVD	13.4	13.4	3.97	4.1	2.55	790	7,900
SEET13T3-IP50	鋼用	切れ味重視	P	CVD	13.4	13.4	3.97	4.1	2.55	690	6,900
SEET13T3-IP62（SUS）	ステンレス用	刃先強化型	M	CVD	13.4	13.4	3.97	4.1	2.55	720	7,200
										360	3,600（200 ケース限定）
SEET13T3-IP80（ALM）	アルミ用	切れ味重視	N	なし	13.4	13.4	3.97	4.1	2.55	720	7,200

部品　Spare parts

カッター径 φ D	チップ用スクリュ			敷板			敷板用スクリュ
	型式	単価/ ￥	1 ロット（3 個）販売価格	型式	単価/ ￥	1 ロット（3 個）販売価格	型式	単価/ ￥	1 ロット（3 個）販売価格
φ 80 ～φ 100	I60M3.5×10	1,320	3,960	―	―	―	―	―	―
φ 125 ～φ 160	I60M3.5×12	1,320	3,960	S13BS	1,320	3,960	SM5X7XA	2,050	6,150

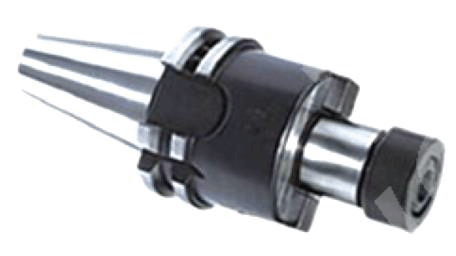

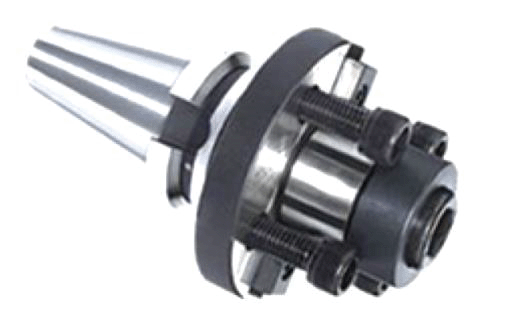

Option　フェイスミルアーバー

型番	外径テーパー	φ dm	寸法				type	販売価格/ ￥
			φ D1	L	φ D2	W
BT40-XM27-75	BT40	27	60	75	–	12	A	25,600
BT40-XM32-75	BT40	32	70	75	–	14	A	26,400
BT40-XM40-50	BT40	40	100	50	66.7	16	B	28,460
BT50-XM27-75	BT50	27	60	75	–	12	A	38,520
BT50-XM32-75	BT50	32	70	75	–	14	A	39,100
BT50-XM40-75	BT50	40	100	75	66.7	16	B	41,900

切削条件参考表

被削材	材質 型番	切削速度 V（m/min）	送りf（mm/z）
一般鋼 SS 等	PMK（IP52）IP50	270（200 ～ 360	0.2（0.1 ～ 0.3）
合金鋼 SKD/SCM 等	PMK（IP52）IP50	240（180 ～ 350）	0.2（0.1 ～ 0.3）
ステンレス鋼 SUS 等	SUS（IP62）IP60	150（120 ～ 240）	0.2（0.1 ～ 0.3）
鋳物 FC/FCD 等	PMK（IP52）IP50	210（120 ～ 300）	0.2（0.1 ～ 0.3）
アルミ・真鍮	ALM（IP80）	300 ～	0.25（0.1 ～ 0.4）

切削条件はあくまで目安であり作業環境の状況によって変動します。

テスト動画
