KKI
超硬1 枚刃 刻印用カッター
ホリゾー
CATALOG PAGE NUMBER 67
刻印専用カッター
両頭タイプでコストダウンを実現！！
シャープな刃先形状により精密彫刻加工に最適です。
シリアル番号、商品コード、ロゴ、金型用左文字、製品情報等、刻印が可能。
面取り加工、皿面取り加工、側面加工等、1 本で幅広く加工でき作業効率が向上。
SIZE：φ 6
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ステンレス鋼 | アルミ |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | SUS304/316 | 〜30 |
| 対応 | ◎ | ◎ | ○ | ◎ |
スペック
スクロールできます

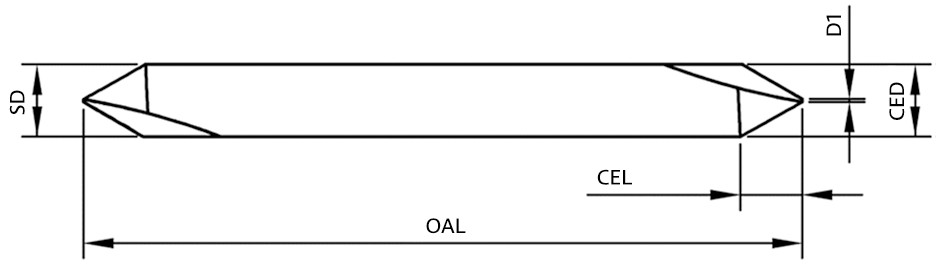

| 型番 | CED/先端径 | 面取角度 | D1/先端径 | CEL/刃長 | SD/シャンク径 | OAL/全長 | 刃数 | コーティング | 販売価格/ ￥ |
|---|---|---|---|---|---|---|---|---|---|
| KKI60-060W コーティングあり |
6 | 60° | 0.05 | 5.2 | 6 | 60 | 1 | TiALN | 12,480 |
| KKI60N-060W コーティングなし |
6 | 60° | 0.05 | 5.2 | 6 | 60 | 1 | なし | 11,100 |
切削条件参考表 彫刻加工
スクロールできます
| 被削材 | 炭素鋼 | 合金鋼 | ステンレス | 鋳鉄 | アルミニウム |
|---|---|---|---|---|---|
| 切削速度 | 100 ～ 200 | 100 ～ 200 | 100 ～ 200 | 100 ～ 200 | 120 ～ 250 |
| 回転数 | 8,000 ～ 40,000 | 8,000 ～ 40,000 | 8,000 ～ 40,000 | 8,000 ～ 40,000 | 8,000 ～ 40,000 |
| 刃当り送り | 0.002 ～ 0.005 | 0.002 ～ 0.005 | 0.002 ～ 0.005 | 0.002 ～ 0.005 | 0.005 ～ 0.01 |
| 推奨工具 | KKI60-060W | KKI60-060W | KKI60-060W | KKI60-060W | KKI60N-060W |
切削条件参考表 面取り・皿面取り加工
スクロールできます
| 被削材 | 炭素鋼 | 合金鋼 | ステンレス | 鋳鉄 | アルミニウム |
|---|---|---|---|---|---|
| 切削速度 | 100 ～ 200 | 100 ～ 180 | 100 ～ 180 | 100 ～ 180 | 150 ～ 250 |
| 回転数 | 8,000 | 8,000 | 8,000 | 8,000 | 10,000 |
| 刃当り送り | 0.04 ～ 0.1 | 0.02 ～ 0.08 | 0.02 ～ 0.08 | 0.05 ～ 0.1 | 0.05 ～ 0.1 |
| 推奨工具 | KKI60-060W | KKI60-060W | KKI60-060W | KKI60-060W | KKI60N-060W |
切削条件はあくまで目安であり作業環境の状況によって変動します。
面取りツール参考選定表
スクロールできます
| 加工内容 | 推奨商品型番（超硬） | 推奨商品型番（ハイス） |
|---|---|---|
| センタリング | PRD90 / RD90 | HPRD90 / HRD90 / MG（MHRD） |
| 穴の面取り | PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 | HPRD90 / HRD90 / MG（MHRD） |
| エッジの面取り | CMS / PMS390 / CM690 / NJR390 / VMC90 | ー |
| R面取り | RCS | ー |
| V 溝加工 | CMS / VMC90 | ー |
| 刻印 | KKI60 | ー |
| ボール盤 / 電気ドリルでの使用 | ー | KSX90H / KS90H |
