LRB4223
超硬4 枚刃 防振 ラフィング エンドミル
LYUZINE（リュージンミル）
変則芯厚（テーパー芯厚）
刃先からシャンクに向けて芯厚が変化するテーパー芯厚により工具剛性が向上し加工面倒れを防止します。
OceanBlue の特徴
AlTiSiN 膜採用により高い耐熱性1200° 実現
新膜厚により耐摩耗性HV4500 確保
表面平滑化により切りくず離れ、噛みこみを改善
一般鋼からステンレス鋼、あらゆるワークに対応
OceanBlue コーティング
長寿命を実現（当社比）
CATALOG PAGE NUMBER 51

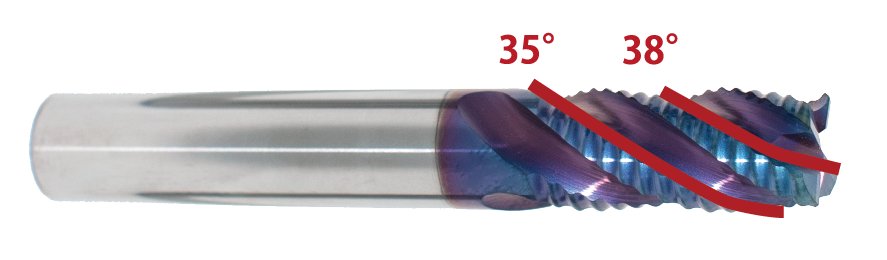

不等分割・不等リードはもちろん変則芯厚（テーパー形状）採用により重切削で静かな切削加工が出来ます！！
刃径公差：0 ～ -0.02
SIZE：φ 6 ～φ 20
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ブリハードン鋼 焼入れ鋼 | ステンレス鋼 |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | 35〜55 | SUS304/316 |
| 対応 | ◎ | ◎ | ◎ | ○ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

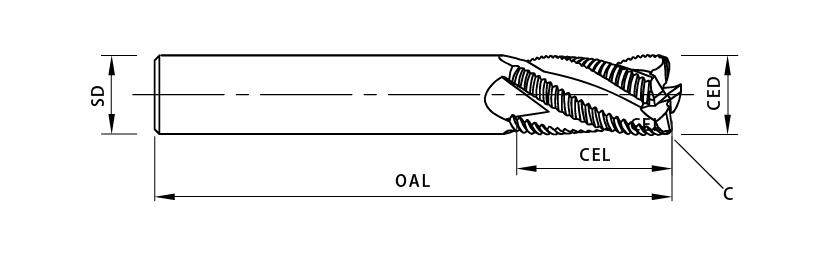

| 型番 | CED/ 刃径 | CEL/ 刃長 | SD/ シャンク径 | OAL/ 全長 | C/ 面取り | 販売価格/ ￥ |
|---|---|---|---|---|---|---|
| LRB4223-060 | 6 | 13 | 6 | 45 | 0.3 | 4,100 |
| LRB4223-080 | 8 | 17 | 8 | 55 | 0.3 | 5,860 |
| LRB4223-100 | 10 | 22 | 10 | 65 | 0.3 | 7,400 |
| LRB4223-120 | 12 | 27 | 12 | 75 | 0.4 | 9,800 |
| LRB4223-160 | 16 | 36 | 16 | 90 | 0.6 | 19,900 |
| LRB4223-200 | 20 | 44 | 20 | 100 | 0.6 | 31,800 |
切削条件参考表 側面加工
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | プリハードン鋼・焼入れ鋼 | ステンレス | ||||
|---|---|---|---|---|---|---|---|---|
| 硬度 | 〜HRC30 | HRC30〜HRC38 | HRC35〜HRC45 | SUS304/SUS316 | ||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 6.0 | 6,050 | 680 | 4,530 | 380 | 3,390 | 240 | 3,530 | 260 |
| φ 8.0 | 4,530 | 1,030 | 3,400 | 580 | 2,550 | 380 | 2,660 | 400 |
| φ 10.0 | 3,630 | 1,040 | 2,710 | 590 | 2,040 | 380 | 2,120 | 400 |
| φ 12.0 | 3,020 | 940 | 2,270 | 530 | 1,700 | 340 | 1,770 | 360 |
| φ 16.0 | 2,270 | 910 | 1,700 | 510 | 1,280 | 330 | 1,330 | 350 |
| φ 20.0 | 1,820 | 850 | 1,360 | 480 | 1,020 | 310 | 1,060 | 320 |
| 軸方向切込み深さ | ap ≤ CEL x 1.5D | ap ≤ CEL x 1.5D | ap ≤ CEL x 1.0D | ap ≤ CEL x 1.5D | ||||
| 径方向切込み深さ | ae ≤ 0.3D | ae ≤ 0.3D | ae ≤ 0.1D | ae ≤ 0.3D | ||||
切込み深さ
ap=軸方向（縦方向）
ae=径方向
溝加工の場合は送りを2 ～ 3 割程度落としてください。
切削条件はあくまで目安であり作業環境の状況によって変動します。
