CARBIDE MINI CHAMFER 面取りカッター

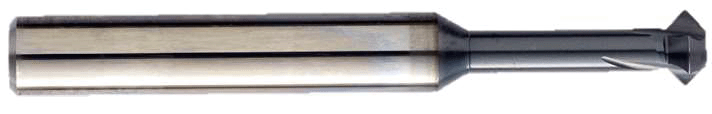

超硬表裏ミニチャンファーミル[ レギュラータイプ 90°]

型番MCS

超硬表裏ミニチャンファーミル[レギュラータイプ]

ネジレ刃により切削性良好
小・中径穴の表裏面取りに幅広く対応。
TiAIN-Nanoコーティングにより寿命

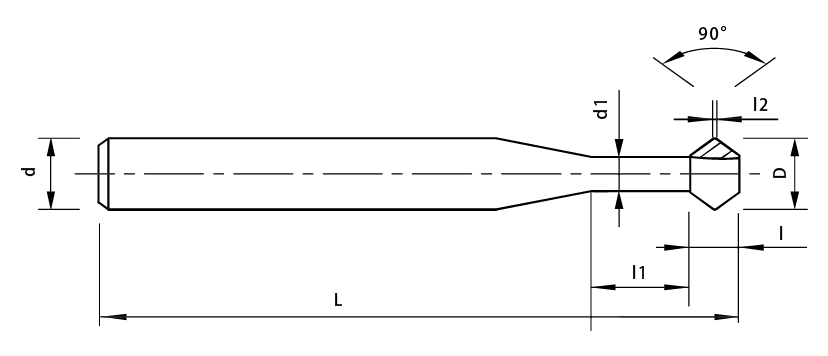

型番	D	d1	l	l1	l2	L	d	刃数
MCS-015	φ1.5	0.9	0.63mm	4mm	0.03mm	45mm	3	3
MCS-020	φ2.0	1.2	0.83mm	5mm	0.03mm	45mm	3	3
MCS-025	φ2.5	1.5	1.03mm	6.5mm	0.03mm	45mm	3	3
MCS-030	φ3.0	1.8	1.23mm	7.5mm	0.03mm	45mm	3	3
MCS-035	φ3.5	2.1	1.5mm	8.5mm	0.1mm	53mm	4	3
MCS-040	φ4.0	2.4	1.7mm	10mm	0.1mm	53mm	4	3
MCS-045	φ4.5	2.5	2.1mm	11.5mm	0.1mm	53mm	5	3
MCS-050	φ5.0	2.8	2.3mm	12.5mm	0.1mm	53mm	5	3
MCS-055	φ5.5	3.1	2.5mm	13.5mm	0.1mm	53mm	6	3
MCS-060	φ6.0	3.2	2.9mm	15mm	0.1mm	53mm	6	3

表の右が切れている場合は表を右にスライドして下さい。→

側面加工

加工材質		炭素鋼		ステンレス		鋳鉄		アルミニウム
刃径		回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ1.5		12700	1900	12700	1150	8500	1270	17000	2550
φ2.0		9550	1450	9550	860	6350	950	12700	1900
φ3.0		6350	1350	6350	760	4250	890	8500	1750
φ4.0		4750	1250	4750	710	3200	860	6400	1730
φ5.0		3800	1250	3800	680	2550	840	5100	1680
φ6.0		3200	1250	3200	570	2100	820	4250	1650
φ8.0		2400	1450	2400	770	1600	960	3200	1920
φ10.0		1900	1500	1900	950	1300	1040	2550	2050
φ12.0		1600	1650	1600	1050	1050	1070	2150	2190

表の右が切れている場合は表を右にスライドして下さい。→

切削条件はあくまで目安であり作業環境によって変動します。
刃径公差は-0.02mmです。
