NJR390
超硬3 枚刃 ツイスト面取りミル

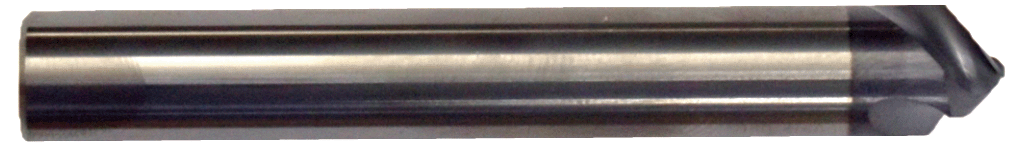

超硬3 枚刃 90° ツイスト面取りミル（45° ネジレ）
CATALOG PAGE NUMBER 59

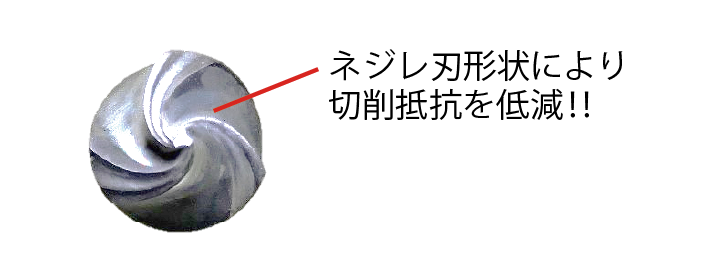

独自のネジレ刃形状により切削抵抗を大幅に低減！！
優れた切れ味でバリ、カエリを抑制します。
３枚刃により高送りの面取り加工が可能。
TiAlN-Nano コーティングにより寿命UP。
SIZE：φ 4 ～φ 12
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ステンレス鋼 | アルミ |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | SUS304/316 | 〜30 |
| 対応 | ◎ | ◎ | ○ | ◎ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

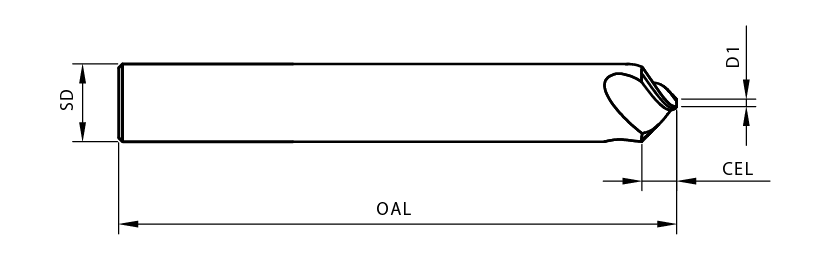

| 型番 | CED/ 刃径 | D1 | CEL/ 刃長 | SD/ シャンク径 | OAL/ 全長 | 販売価格/ ￥ |
|---|---|---|---|---|---|---|
| NJR390-040 | 4 | 0.4 | 1.8 | 4 | 50 | 3,850 |
| NJR390-060 | 6 | 0.6 | 2.7 | 6 | 50 | 4,600 |
| NJR390-080 | 8 | 0.8 | 3.6 | 8 | 60 | 6,230 |
| NJR390-100 | 10 | 1 | 4.5 | 10 | 72 | 7,370 |
| NJR390-120 | 12 | 1.2 | 5.4 | 12 | 75 | 9,800 |
切削条件参考表
スクロールできます
| 加工材質 | 炭素鋼 | ステンレス | 鋳鉄 | アルミニウム | ||||
|---|---|---|---|---|---|---|---|---|
| 切削速度 | 50 ～ 90 m/min | 30 ～ 50 m/min | 50 ～ 90 m/min | 100 ～ 200 m/min | ||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 4.0 | 5,580 | 670 | 3,180 | 250 | 5,580 | 670 | 10,350 | 930 |
| φ 6.0 | 3,750 | 560 | 2,230 | 230 | 3,750 | 560 | 8,000 | 960 |
| φ 8.0 | 2,800 | 500 | 1,800 | 220 | 2,800 | 500 | 6,000 | 840 |
| φ 10.0 | 2,500 | 500 | 1,450 | 220 | 2,500 | 500 | 4,800 | 820 |
| φ 12.0 | 2,100 | 420 | 1,200 | 180 | 2,100 | 420 | 4,000 | 840 |
切削条件はあくまで目安であり作業環境の状況によって変動します。
面取りツール参考選定表
スクロールできます
| 加工内容 | 推奨商品型番（超硬） | 推奨商品型番（ハイス） |
|---|---|---|
| センタリング | PRD90 / RD90 | HPRD90 / HRD90 / MG（MHRD） |
| 穴の面取り | PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 | HPRD90 / HRD90 / MG（MHRD） |
| エッジの面取り | CMS / PMS390 / CM690 / NJR390 / VMC90 | ー |
| R面取り | RCS | ー |
| V 溝加工 | CMS / VMC90 | ー |
| 刻印 | KKI60 | ー |
| ボール盤 / 電気ドリルでの使用 | ー | KSX90H / KS90H |
