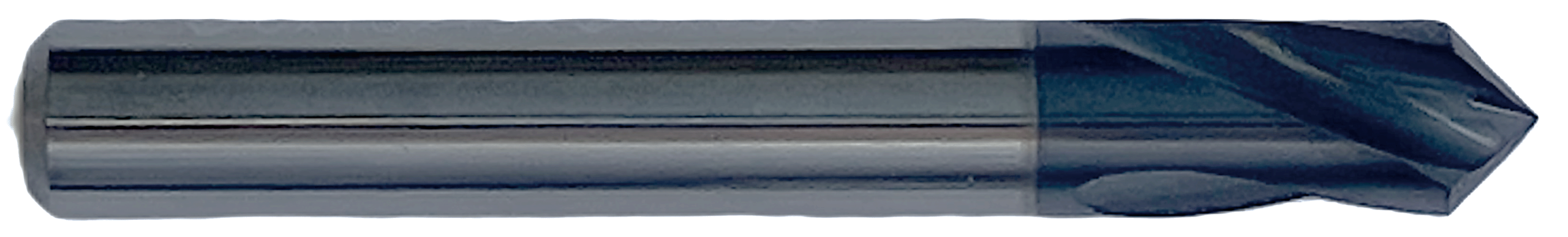

PMS390
超硬3 枚刃 ポイントミル
超硬3 枚刃 ポイントミル（ 90°）
CATALOG PAGE NUMBER 64

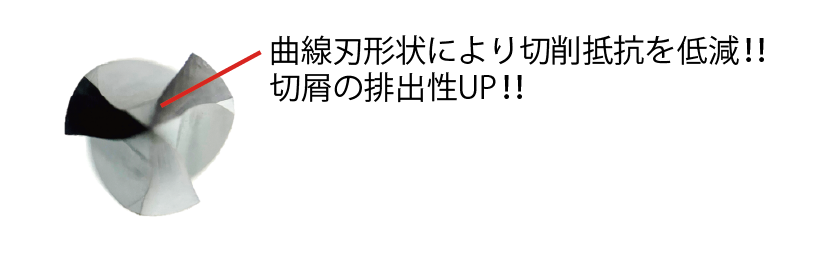

独自の曲線刃形状により切削抵抗を大幅に低減！！

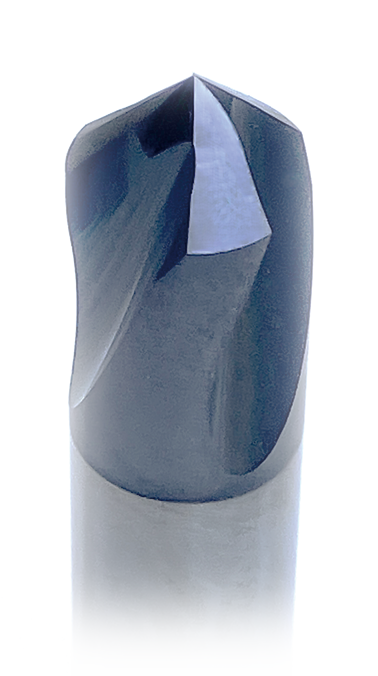

3 枚刃でセンタリング加工が可能。高送りの面取り加工が可能。
TiAlN-Nano コーティングにより寿命UP。
SIZE：φ 4 ～φ 10
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ブリハードン鋼 焼入れ鋼 | ステンレス鋼 |
|---|---|---|---|---|
| 硬度（HRC） | 〜30 | 30〜38 | 35〜55 | SUS304/316 |
| 対応 | ◎ | ◎ | ○ | ○ |
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

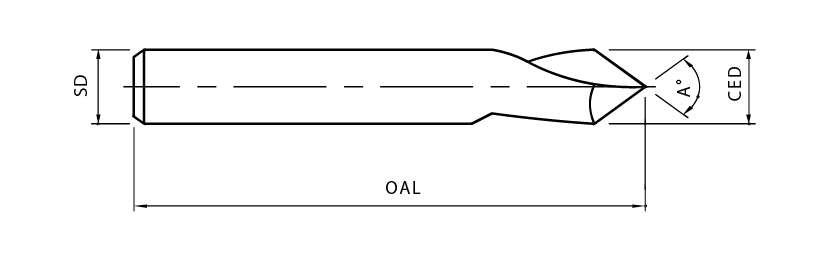

| 型番 | CED/ 刃径 | 刃先径 | A°/ 刃先角S | D/ シャンク径 | OAL/ 全長 | 販売価格/ ￥ |
|---|---|---|---|---|---|---|
| PMS390-040 | 4 | 0.2 | 90° | 4 | 45 | 3,950 |
| PMS390-060 | 6 | 0.2 | 90° | 6 | 45 | 4,400 |
| PMS390-080 | 8 | 0.2 | 90° | 8 | 52 | 5,800 |
| PMS390-100 | 10 | 0.2 | 90° | 10 | 52 | 7,200 |
切削条件参考表 センタリング
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ||
|---|---|---|---|---|
| 硬度 | 〜HRC30 | HRC30〜HRC38 | ||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 4.0 | 4,000 | 0.02 ～ 0.07 | 3,300 | 0.02 ～ 0.06 |
| φ 6.0 | 2,500 | 0.02 ～ 0.08 | 2,300 | 0.02 ～ 0.07 |
| φ 8.0 | 2,000 | 0.02 ～ 0.09 | 1,700 | 0.02 ～ 0.07 |
| φ 10.0 | 1,700 | 0.02 ～ 0.1 | 1,400 | 0.02 ～ 0.08 |
切削条件参考表 面取り
スクロールできます
| 加工材質 | 炭素鋼 | 合金鋼 | ||
|---|---|---|---|---|
| 硬度 | 〜HRC30 | HRC30〜HRC38 | ||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| φ 4.0 | 4,000 | 0.04 ～ 0.2 | 3,300 | 0.04 ～ 0.2 |
| φ 6.0 | 2,500 | 0.05 ～ 0.3 | 2,300 | 0.05 ～ 0.3 |
| φ 8.0 | 2,000 | 0.05 ～ 0.3 | 1,700 | 0.05 ～ 0.3 |
| φ 10.0 | 1,700 | 0.05 ～ 0.35 | 1,400 | 0.05 ～ 0.35 |
切削条件はあくまで目安であり作業環境の状況によって変動します。
面取りツール参考選定表
スクロールできます
| 加工内容 | 推奨商品型番（超硬） | 推奨商品型番（ハイス） |
|---|---|---|
| センタリング | PRD90 / RD90 | HPRD90 / HRD90 / MG（MHRD） |
| 穴の面取り | PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90 | HPRD90 / HRD90 / MG（MHRD） |
| エッジの面取り | CMS / PMS390 / CM690 / NJR390 / VMC90 | ー |
| R面取り | RCS | ー |
| V 溝加工 | CMS / VMC90 | ー |
| 刻印 | KKI60 | ー |
| ボール盤 / 電気ドリルでの使用 | ー | KSX90H / KS90H |
