QB2

QB2

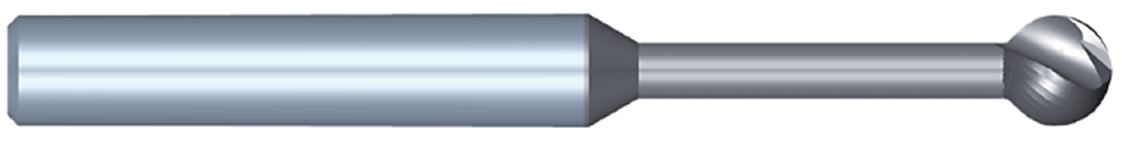

超硬2 枚刃 球形ボールエンドミル

QB2

R 形状の切削、面取りやバリ取りに威力を発揮！！

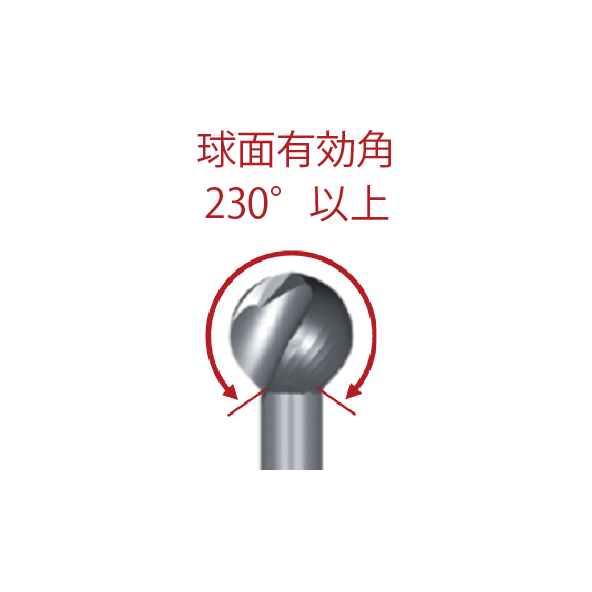

球形状により加工範囲が広がり、立ち壁やアンダーカット等、異形状の加工に最適。

R 精度： R3 ≧ ±0.005
　　　　R3 ＜ ±0.008
SIZE：φ 3 ～φ 16

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	○	○

スペック

型番	CED/ 刃径	R	CEL/ 刃長	NL/ 首下長	L1	ND/ 首径	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
QB2030-040	3	R1.5	4	30	1.5	2.5	6	80	9,280
QB2030-023	3	R1.5	2.3	30	–	2.5	6	80	9,280
QB2040-050	4	R2	5	30	2	3.3	6	80	9,280
QB2040-031	4	R2	3.1	30	–	3.3	6	80	9,280
QB2050-060	5	R2.5	6	43	2	4.1	6	80	9,280
QB2050-039	5	R2.5	3.9	38	–	4.1	6	80	9,280
QB2060-070	6	R3	7	30	3	4.7	6	100	10,120
QB2060-049	6	R3	4.9	28	–	4.7	6	100	10,120
QB2080-090	8	R4	9	36	3	6.5	8	100	13,900
QB2080-063	8	R4	6.3	33	–	6.5	8	100	13,900
QB2100-110	10	R5	11	43	3	8.2	10	100	19,090
QB2100-079	10	R5	7.9	40	–	8.2	10	100	19,090
QB2120-130	12	R6	13	52	3	9.8	12	120	27,990
QB2120-095	12	R6	9.5	49	–	9.8	12	120	27,990
QB2160-150	16	R8	15	61	3	13.4	16	150	56,100
QB2160-124	16	R8	12.4	59	–	13.4	16	150	56,100

切削条件参考表

加工材質	炭素鋼			合金鋼			プリハードン鋼・焼入れ鋼			ステンレス
硬度	〜HRC30			HRC30〜HRC38			HRC35〜HRC45			SUS304/SUS316
R	回転数	送り速度		回転数	送り速度		回転数	送り速度		回転数	送り速度
2枚刃		4枚刃	2枚刃		4枚刃	2枚刃		4枚刃	2枚刃		4枚刃	2枚刃
1.5R	10,610	550	–	7,960	410	–	5,310	275	–	6,370	330	–
2R	7,960	410	–	5,970	310	–	3,980	205	–	4,780	250	–
2.5R	6,370	325	510	4,780	245	380	3,185	165	255	2,830	200	300
3R	5,300	275	430	3,980	205	320	2,650	140	215	3,180	165	260
4R	3,980	205	320	2,990	155	240	1,990	105	160	2,390	125	190
5R	3,180	165	260	2,390	125	195	1,590	85	130	1,910	100	155
6R	2,650	135	220	1,990	105	165	1,325	70	110	1,590	85	130
8R	1,990	105	160	1,490	80	120	995	55	80	1,200	65	100
軸方向切り込み深さ	ap ≤ 0.05D			ap ≤ 0.03D			ap ≤ 0.03D			ap ≤ 0.03D
径方向切り込み深さ	ae ≤ 0.1D			ae ≤ 0.1D			ae ≤ 0.05D			ae ≤ 0.05D

切削条件はあくまで目安であり作業環境の状況によって変動します。
