SFZ4223

SFZ4223
超硬4 枚刃 防振エンドミル スリムシャンクタイプ

FUZINE SLIM（フウジンスリム）

不等分割・不等リード・変則芯厚（テーパー形状）採用により安定した高能率加工を実現！！

刃径公差：0 ～ -0.02
SIZE：φ 10 ～φ 12

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	○

スペック

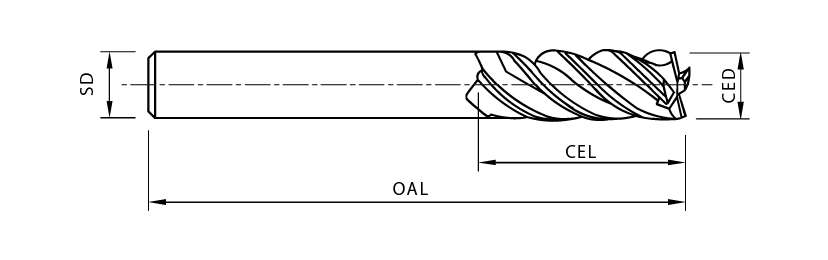

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
SFZ4223-100	10	22	8	72	7,800
SFZ4223-120	12	26	10	75	11,500

切削条件参考表

加工材質	炭素鋼		合金鋼		プリハードン鋼・焼入れ鋼		ステンレス
硬度	〜HRC30		HRC30〜HRC38		HRC35〜HRC45		SUS304/SUS316
刃径	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 6.0	4,800	192	4,200	170	3,700	150	3,200	130
φ 8.0	3,600	290	3,200	260	2,800	220	2,400	190
φ 10.0	2,900	290	2,500	250	2,200	220	1,900	190
φ 12.0	2,400	300	2,100	250	1,900	230	1,600	190
縦方向切り込み深さ	ap ≤ 1.5D		ap ≤ 1.5D		ap ≤ 1.5D		ap ≤ 1.5D
径方向切り込み深さ	ae ≤ 0.2D		ae ≤ 0.2D		ae ≤ 0.2D		ae ≤ 0.2D

切削条件はあくまで目安であり作業環境の状況によって変動します。
