TR4352H

TR4352H
コバルトハイス 4 枚刃防振ラフィングエンドミル

TR4352H

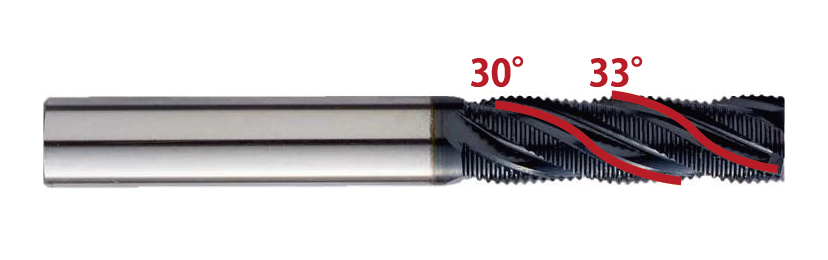

不等分割・不等リード採用でビビりを低減し安定した加工が可能！！
機械を選ばず幅広い加工用途に対応。
TiAlN-Nano コーティングにより寿命UP。
コストパフォーマンスを実現。

SIZE：φ 6 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜45	SUS304/316
対応	○	○	○	○

スペック

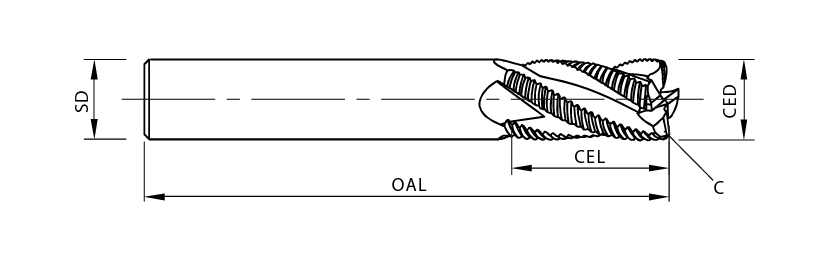

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	C/ 面取り	刃数	販売価格/ ￥
TR4352H-060	6	20	6	60	0.5	4	4,300
TR4352H-070	7	20	10	70	0.5	4	4,460
TR4352H-080	8	25	10	75	0.5	4	4,460
TR4352H-090	9	30	10	75	0.5	4	5,220
TR4352H-100	10	35	10	85	0.5	4	5,220
TR4352H-120	12	40	12	100	0.6	4	6,680
TR4352H-140	14	40	12	100	0.6	4	8,290
TR4352H-160	16	50	16	110	0.6	4	8,750
TR4352H-180	18	50	16	110	0.6	4	10,440
TR4352H-200	20	60	20	125	0.6	4	12,270

切削条件参考表

加工材質	炭素鋼		合金鋼		プリハードン鋼
材種	S45C ～ S50C		SKD、SUS、SCM		HPM、NAK
刃径	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 6.0	2,100	180	1,600	120	1,300	75
φ 7.0	1,800	154	1,371	103	1,114	64
φ 8.0	1,600	200	1,200	130	1,000	80
φ 9.0	1,421	178	1,066	115	888	71
φ 10.0	1,300	200	960	130	800	80
φ 12.0	1,100	200	800	130	660	86
φ 14.0	943	171	686	111	566	74
φ 16.0	825	150	600	97	495	64
φ 18.0	733	133	533	87	440	57
φ 20.0	640	180	480	120	400	81
軸方向切込み深さ	ap ≤ CEL x 1.0D		ap ≤ CEL x 1.0D		ap ≤ CEL x 1.0D
径方向切込み深さ	ae ≤ 0.5D		ae ≤ 0.5D		ae ≤ 0.5D

切削条件はあくまで目安であり作業環境の状況によって変動します。
