HPRD90

HPRD90

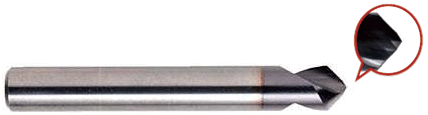

コバルトハイス リーディングドリル

HPRD90　刃先強化タイプ（120°×90°）

ドリル加工時の位置決めや、面取り加工に最適なポイントドリルです。
TiAlN-Nano コーティングにより寿命UP。

SIZE：φ 4 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜45	SUS304/316
対応	○	○	○	○

スペック

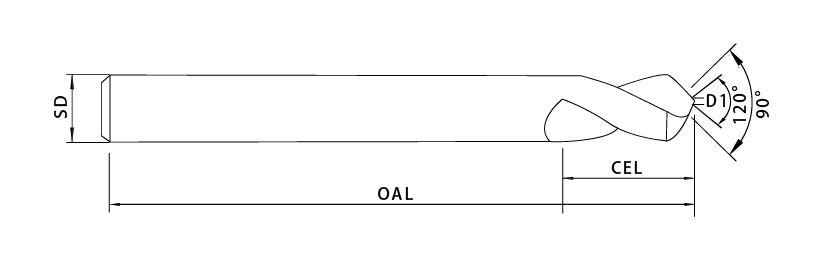

型番	CED/ 刃径	D1	CEL/ 刃長	OAL/ 全長	SD/ シャンク径	販売価格/ ￥
HPRD90-040	4	1.5	8	50	4	2,080
HPRD90-060	6	2	12	70	6	2,530
HPRD90-080	8	2.5	16	80	8	2,920
HPRD90-100	10	3	20	90	10	3,830
HPRD90-120	12	4	24	110	12	4,830
HPRD90-160	16	5	32	120	16	8,430
HPRD90-200	20	6	40	120	20	11,360

切削条件参　センタリング

加工材質	炭素鋼		合金鋼
刃径	回転数	送り速度	回転数	送り速度
φ 4.0	2,100	0.05 ～ 0.1	1,800	0.05 ～ 0.1
φ 5.0	1,700	0.05 ～ 0.1	1,500	0.05 ～ 0.1
φ 6.0	1,320	0.05 ～ 0.1	1,180	0.05 ～ 0.1
φ 8.0	1,000	0.05 ～ 0.1	900	0.05 ～ 0.1
φ 10.0	900	0.05 ～ 0.1	800	0.05 ～ 0.1
φ 12.0	800	0.05 ～ 0.12	710	0.05 ～ 0.12
φ 16.0	520	0.05 ～ 0.15	450	0.05 ～ 0.15
φ 20.0	400	0.05 ～ 0.2	360	0.05 ～ 0.2

切削条件参　面取り

加工材質	炭素鋼		合金鋼
刃径	回転数	送り速度	回転数	送り速度
φ 4.0	2,100	0.05 ～ 0.1	1,800	0.05 ～ 0.1
φ 5.0	1,700	0.05 ～ 0.1	1,500	0.05 ～ 0.11
φ 6.0	1,320	0.05 ～ 0.12	1,180	0.05 ～ 0.12
φ 8.0	1,000	0.05 ～ 0.15	900	0.05 ～ 0.15
φ 10.0	900	0.05 ～ 0.1	800	0.05 ～ 0.1
φ 12.0	800	0.05 ～ 0.18	710	0.05 ～ 0.18
φ 16.0	520	0.05 ～ 0.28	450	0.05 ～ 0.28
φ 20.0	400	0.05 ～ 0.34	360	0.05 ～ 0.34

切削条件はあくまで目安であり作業環境の状況によって変動します。

面取りツール参考選定表

加工内容	推奨商品型番（超硬）	推奨商品型番（ハイス）
センタリング	PRD90 / RD90	HPRD90 / HRD90 / MG（MHRD）
穴の面取り	PRD90 / RD90 / CMS / PMS390 / CM690 / NJR39 / VMC90	HPRD90 / HRD90 / MG（MHRD）
エッジの面取り	CMS / PMS390 / CM690 / NJR390 / VMC90	ー
R面取り	RCS	ー
V 溝加工	CMS / VMC90	ー
刻印	KKI60	ー
ボール盤 / 電気ドリルでの使用	ー	KSX90H / KS90H
