ZSB4302

ZSB4302
3D 刃長 超硬4 枚刃 防振エンドミル

RYZINE OceanBlue（ライジンオーシャンブルー）

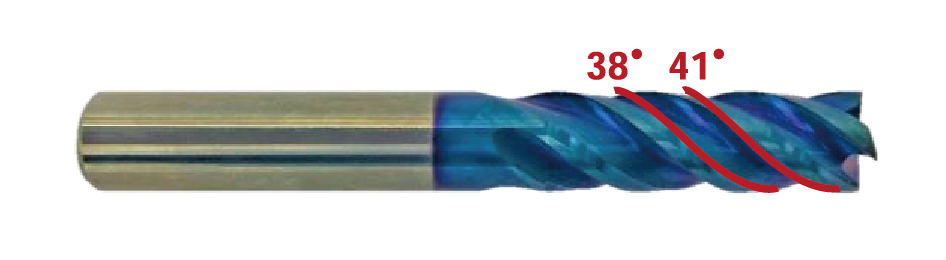

不等分割・不等リード採用でビビりを低減し安定した加工が可能！！変則芯厚採用により溝加工、側面加工の高能率加工を実現。独自の底刃形状採用で4 枚刃でのドリリング加工が可能。OceanBlue コーティングにより高い耐熱性、耐摩耗性を実現。

刃径公差：0 ～ -0.02
SIZE：φ 3 ～φ 20

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	○

スペック

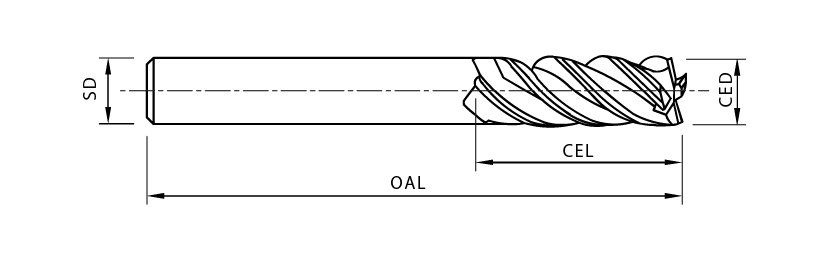

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
ZSB4302-030	3	9	6	50	3,480
ZSB4302-040	4	12	6	50	3,480
ZSB4302-050	5	15	6	50	3,480
ZSB4302-060	6	18	6	50	3,480
ZSB4302-080	8	24	8	65	5,480
ZSB4302-100	10	30	10	75	7,700
ZSB4302-120	12	36	12	80	10,350
ZSB4302-160	16	48	16	100	23,100
ZSB4302-200	20	60	20	120	39,800

切削条件参考表

加工材質	炭素鋼				合金鋼				プリハードン鋼・焼入れ鋼				ステンレス
硬度	～ HRC30				HRC30 ～ HRC38				HHRC35 ～ HRC45				SUS304/SUS316
刃径	側面		溝		側面		溝		側面		溝		側面		溝
	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 1.0	38,000	470	28,500	320	28,000	380	25,350	260	25,400	290	22,200	200	22,100	250	19,000	190
φ 2.0	19,800	800	14,200	350	17,300	470	12,500	290	14,200	350	11,000	250	11,000	260	9,500	210
φ 3.0	13,800	860	10,500	480	12,700	560	9,600	360	10,800	400	8,500	260	8,000	250	7,400	240
φ 4.0	10,400	950	8,000	500	9,600	600	7,200	380	8,000	420	6,400	280	6,000	280	5,600	250
φ 5.0	8,300	1,030	6,400	530	7,600	640	5,700	420	6,600	470	5,100	310	4,800	290	4,500	290
φ 6.0	6,900	1,080	5,300	550	6,400	800	4,800	470	5,400	560	4,200	340	4,200	330	3,700	220
φ 7.0	6,050	1,000	4,650	510	5,600	800	4,200	420	4,800	550	3,700	340	3,850	340	3,250	200
φ 8.0	5,200	920	4,000	470	4,800	800	3,600	380	4,200	550	3,200	330	3,500	350	2,800	190
φ 9.0	4,650	890	3,600	460	4,300	760	3,250	370	3,800	260	2,850	310	3,200	350	2,500	190
φ 10.0	4,100	860	3,200	440	3,800	710	2,900	360	3,400	520	2,500	280	2,900	350	2,200	180
φ 11.0	3,800	790	2,950	430	3,500	690	2,650	360	3,150	460	2,300	250	2,675	340	2,050	180
φ 12.0	3,500	730	2,700	420	3,200	660	2,400	350	2,900	400	2,100	220	2,450	330	1,900	170
φ 14.0	3,045	630	2,350	370	2,790	580	2,100	300	2,550	360	1,850	190	2,125	300	1,650	160
φ 16.0	2,590	540	2,000	310	2,380	500	1,800	260	2,200	320	1,600	170	1,800	260	1,400	140
φ 18.0	2,330	480	1,800	280	2,145	450	1,615	240	2,000	270	1,440	150	1,650	250	1,260	130
φ 20.0	2,070	430	1,600	250	1,910	400	1,430	210	1,800	220	1,280	140	1,500	240	1,120	110
φ 25.0	1,660	350	1,280	200	1,530	320	1,150	170	1,440	180	1,025	110	1,200	190	900	80
縦方向切り込み深さ	ap ≤ 1.5D		ap ≤ 1D		ap ≤ 1.5D		ap ≤ 1D		ap ≤ 1.5D		ap ≤ 1D		ap ≤ 1.5D		ap ≤ 1D
径方向切り込み深さ	ae ≤ 0.2D		–		ae ≤ 0.2D		–		ae ≤ 0.2D		–		ae ≤ 0.2D		–

ドリル加工の場合は送りを1/10 程度落としてください。ステンレス鋼にてドリル加工は推奨いたしません。
切削条件はあくまで目安であり作業環境の状況によって変動します。
