square shoulder milling フライス
フライスカッター ラフィングタイプ

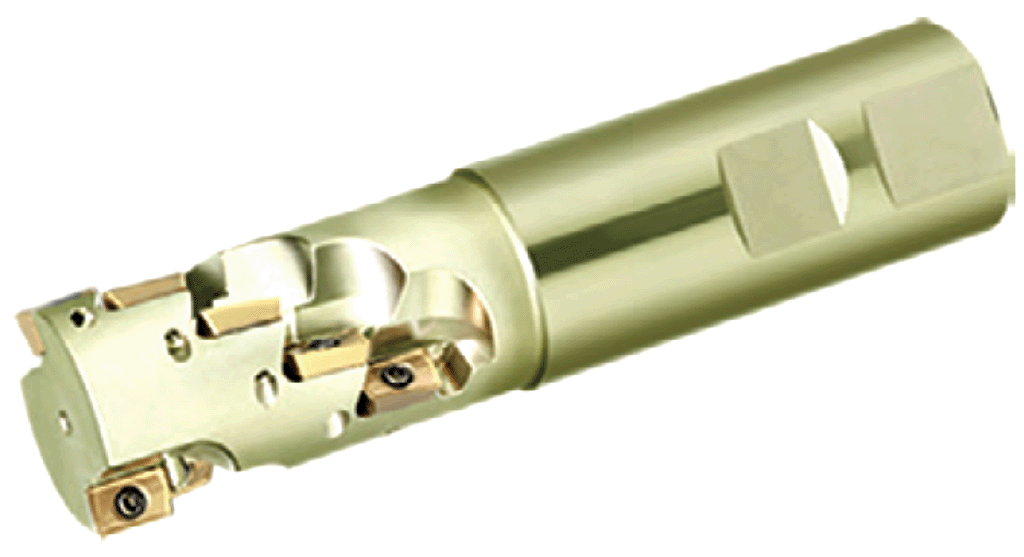

型番IEMP04

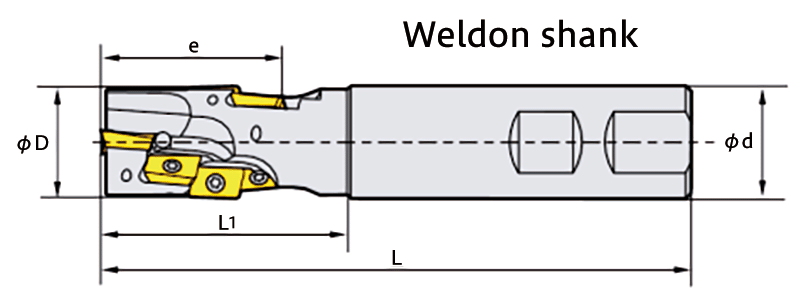

| 型番 | φD | φd | L | L1 | e | フルート数 | 使用チップ数 | 重量 | 適合チップ | |
| AP11 ラフィング |
IEMP04-020-XP20-AP11-01 | φ20.0 | 20.0 | 120 | 45 | 29.4 | 1 | 3 | 0.3 | APKT11 |
| AP11 ラフィング |
IEMP04-025-XP25-AP11-02 | φ25.0 | 25.0 | 130 | 55 | 38.9 | 2 | 8 | 0.4 | APKT11 |
| AP11 ラフィング |
IEMP04-032-XP32-AP11-02 | φ32.0 | 32.0 | 140 | 65 | 48.5 | 2 | 10 | 0.7 | APKT11 |
| AP11 ラフィング |
IEMP04-040-XP40-AP11-02 | φ40.0 | 40.0 | 150 | 75 | 58.0 | 2 | 14 | 1.3 | APKT11 |
フライスカッター用チップ

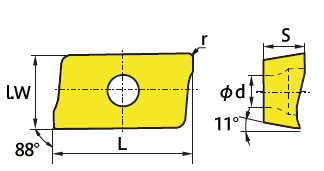

| 型番 | L | I.W | S | φD | r | 材質 | コーティング | 被削材 |
| AINP11T304 IP50(PMK) | 12.24 | 6.5 | 3.6 | 2.8 | 0.4 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP11T308 IP50(PMK) | 12.24 | 6.5 | 3.6 | 2.8 | 0.8 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP11T312 IP50(PMK) | 12.24 | 6.5 | 3.6 | 2.8 | 1.2 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP11T316 IP50(PMK) | 12.24 | 6.5 | 3.6 | 2.8 | 1.6 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP11T320 IP50(PMK) | 12.24 | 6.5 | 3.6 | 2.8 | 2.0 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP11T304 IP80(ALM) | 12.24 | 6.5 | 3.6 | 2.8 | 0.4 | N | なし | アルミ用 |
| AINP11T308 IP80(ALM) | 12.24 | 6.5 | 3.6 | 2.8 | 0.8 | N | なし | アルミ用 |
| AINP11T3XR IP40(SPX) | 12.24 | 6.5 | 3.6 | 2.8 | X | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP160408 IP50(PMK) | 17.877 | 9.33 | 5.76 | 4.4 | 0.8 | P/M | PVD | 鋼・ｽﾃﾝﾚｽ用 |
| AINP160408 IP80(ALM) | 17.877 | 9.33 | 5.76 | 4.4 | 0.8 | N | なし | アルミ用 |
側面加工
| 被削材 | 材質型番 | 切削速度 V（m/min） | 送り速度 （mm/z） | ae（mm） |
| 一般鋼 SS等 | PMK | 320（180～400） | 0.2（0.1～0.3） | ＜ 0.5D |
| 合金鋼 SKD/SCM等 | PMK | 260（160～330） | 0.2（0.1～0.3） | ＜ 0.5D |
| ステンレス鋼 SUS等 | PMK | 200（110～300） | 0.2（0.1～0.3） | ＜ 0.5D |
| 鋳鉄 FC/FCD等 | PMK | 200（120～320） | 0.2（0.1～0.3） | ＜ 0.5D |
| アルミ・樹脂・真鍮 | ALM | 300～ | 0.2（0.08～0.4） | ＜ 0.5D |
溝加工
| 被削材 | 材質型番 | 切削速度 V（m/min） | 送り速度 （mm/z） | ae（mm） |
| 一般鋼 SS等 | PMK | 190（140～250） | 0.15（0.1～0.25） | D |
| 合金鋼 SKD/SCM等 | PMK | 150（110～240） | 0.15（0.1～0.25） | D |
| ステンレス鋼 SUS等 | PMK | 120（80～190） | 0.15（0.1～0.25） | D |
| 鋳鉄 FC/FCD等 | PMK | 120（80～210） | 0.15（0.1～0.25） | D |
| アルミ・樹脂・真鍮 | ALM | 300～ | 0.2（0.08～0.3） | D |
切削条件はあくまで目安であり作業環境によって変動します。
部品
| 型番 | カッター径 | 適合チップ |
| I60M2.5x6.5T | φ12～Φ32 | AINP11 |
| I60M4x8.4 | φ25～Φ63 | AINP16 |
