SZS4152

SZS4152
超硬4 枚刃 防振エンドミル スリムシャンクタイプ

RYZINE SLIM （ライジンスリム）

不等分割と不等リード。

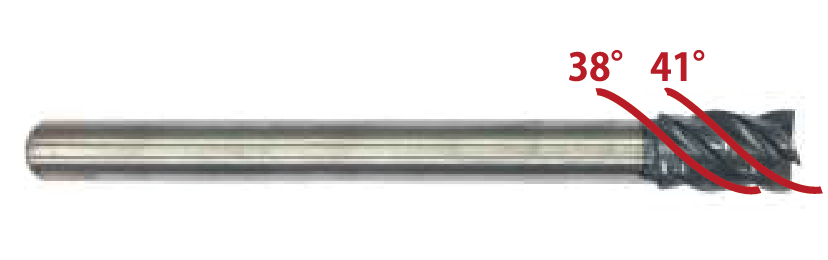

不等分割(38°/41°) により、びびり抑制と切削抵抗を低減します。

刃径公差：0 ～ -0.02
SIZE : φ6 〜 φ22

加工材質	炭素鋼	合金鋼	ブリハードン鋼 焼入れ鋼	ステンレス鋼
硬度（HRC）	〜30	30〜38	35〜55	SUS304/316
対応	◎	◎	◎	◯

スペック

型番	CED/ 刃径	CEL/ 刃長	SD/ シャンク径	OAL/ 全長	販売価格/ ￥
SZS4152-060	6	9	5	70	5,650
SZS4152-070NEW	7	10.5	6	70	7,400
SZS4152-080	8	12	6	80	7,280
SZS4152-090NEW	9	13.5	8	80	10,100
SZS4152-100	10	15	8	100	11,700
SZS4152-110NEW	11	16.5	10	110	17,800
SZS4152-120	12	18	10	110	13,500
SZS4152-130NEW	13	19.5	12	120	24,100
SZS4152-140NEW	14	21	12	120	27,800
SZS4152-150NEW	15	22.5	14	120	30,800
SZS4152-160NEW	16	24	14	120	34,800
SZS4152-170NEW	17	25.5	16	120	37,800
SZS4152-180NEW	18	27	16	130	43,700
SZS4152-190NEW	19	28.5	18	130	47,900
SZS4152-200NEW	20	30	18	130	53,300
SZS4152-220NEW	22	33	20	130	62,800

切削条件参考表　側面加工

加工材質	炭素鋼		合金鋼		プリハードン鋼・焼入れ鋼		ステンレス
高度	〜HRC30		HRC30〜HRC38		HRC35〜HRC45		SUS304/SUS316
刃径	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
φ 6.0	6,360	890	5,080	710	3,500	490	4,130	580
φ 7.0	5,460	800	4,360	640	3,000	440	3,540	520
φ 8.0	4,780	760	3,820	610	2,620	410	3,100	490
φ 9.0	4,240	690	3,390	550	2,330	380	2,760	450
φ 10.0	3,820	880	3,050	700	2,100	480	2,480	570
φ 11.0	3,470	830	2,770	660	1,900	450	2,250	540
φ 12.0	3,180	880	2,540	700	1,740	480	2,060	570
φ 13.0	2,940	820	2,350	650	1,620	450	1,910	530
φ 14.0	2,730	760	2,180	600	1,500	420	1,770	490
φ 15.0	2,550	750	2,040	600	1,400	410	1,650	480
φ 16.0	2,380	740	1,900	590	1,300	400	1,540	480
φ 17.0	2,250	720	1,800	570	1,230	390	1,460	460
φ 18.0	2,123	680	1,680	540	1,160	370	1,380	440
φ 19.0	2,011	640	1,610	510	1,100	350	1,300	410
φ 20.0	1,910	640	1,530	500	1,050	350	1,240	410
φ 22.0	1,730	620	1,380	490	950	340	1,120	400
縦方向切り込み深さ	ap ≤ 1.0D		ap ≤ 1.0D		ap ≤ 1.0D		ap ≤ 1.0D
径方向切り込み深さ	ae ≤ 0.1D		ae ≤ 0.1D		ae ≤ 0.05D		ae ≤ 0.1D

切削条件はあくまで目安であり作業環境の状況によって変動します。
溝加工は送り速度を3 割程落としてください。
