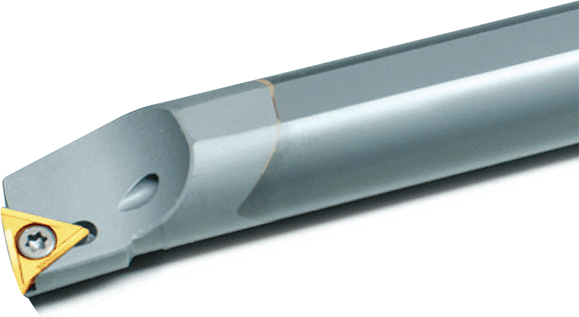

STUPR
超硬ボーリングバー
TP Type
CATALOG PAGE NUMBER 101
ザ・コストパフォーマンス
ラインアップ拡充！！
小径深穴加工、突き出しの長い加工等にお奨めです。
高剛性がビビリを防ぎます。
オイルホール付（E）、左勝手(L) タイプもラインアップ。
≪ ご注文の際はオイルホール無 or オイルホール付とご明記ください ≫
ISO インサート対応
スペック
表示したいサイズをお選びください。
該当するスペックのみを表示します。
スクロールできます

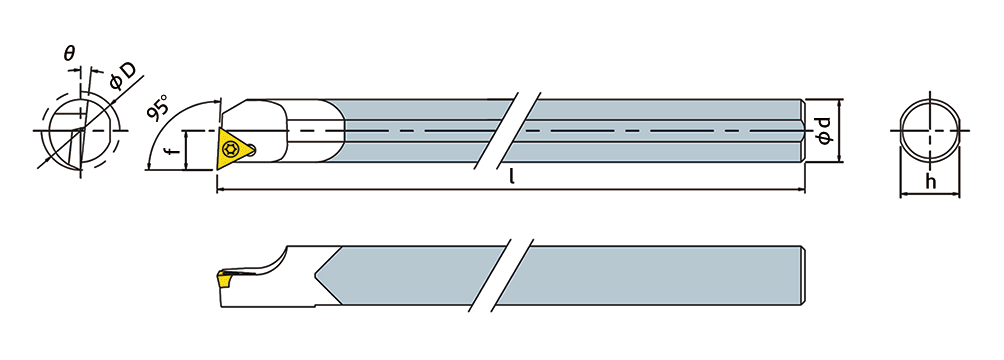

| 型番 | DIMENSIONS, mm | PARTS | 販売価格/ ￥ | 販売価格/ ￥ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φ D | φ d | h | l | f | INSERT | SCREW | WRENCH | C（オイルホール無） | E（オイルホール付） | |
| C/E08K-STUPR/L08 | 10 | 8 | 7 | 125 | 5 | TP □ T0802 | KS-2245 | T-6 | 都度見積 | 都度見積 |
| C/E10K-STUPR/L11 | 12 | 10 | 9 | 125 | 6 | TP □ T1103 | KS-3007 | T-8 | 都度見積 | 都度見積 |
| C/E12M-STUPR/L11 | 15 | 12 | 11 | 150 | 8 | TP □ T1103 | KS-3007 | T-8 | 都度見積 | 都度見積 |
| C/E16R-STUPR/L11 | 20 | 16 | 15 | 200 | 10 | TP □ T1103 | KS-3007 | T-8 | 都度見積 | 都度見積 |
| C/E20R-STUPR/L11 | 25 | 20 | 18 | 200 | 13 | TP □ T1103 | KS-3007 | T-8 | 都度見積 | 都度見積 |
| C/E20R-STUPR/L16 | 25 | 20 | 18 | 200 | 13 | TP □ T1604 | KS-3508 | T-15 | 都度見積 | 都度見積 |
| C/E25T-STUPR/L16 | 32 | 25 | 23 | 300 | 17 | TP □ T1604 | KS-3508 | T-15 | 都度見積 | 都度見積 |
BORING BAR SLEEVE（SLEEVE-STEEL）
スクロールできます
| 型番 | DIMENSIONS, mm | PARTS | 販売価格/ ￥ | ||||
|---|---|---|---|---|---|---|---|
| φ D | φ d | h | l | BOLT | WRENCH | ||
| KD-1604 | 4 | 16 | 14 | 100 | M4 | L-2 | 都度見積 |
| KD-1605 | 5 | 都度見積 | |||||
| KD-1606 | 6 | 都度見積 | |||||
SCREW
スクリュー
スクロールできます
| 型番 | 寸法(mm) | 角度(°) | 販売価格/ ￥ | |||
|---|---|---|---|---|---|---|
| A | B | C | F | θ | ||
| KS-1630 | M1.6×0.35 | 3.3 | 2.6 | T-6 | 60° | 都度見積 |
| KS-2033 | M2.0×0.4 | 3.5 | 2.7 | 都度見積 | ||
| KS-2245 | M2.2×0.45 | 5.1 | 3.1 | 都度見積 | ||
| KS-2506 | M2.5×0.45 | 5.4 | 3.5 | T-8 | 都度見積 | |
| KS-3007 | M3.0×0.5 | 5.3 | 4.2 | 都度見積 | ||
| KS-3508 | M3.5×0.6 | 8 | 5.3 | T-15 | 都度見積 | |
WRENCH
スクロールできます
| 型番 | 販売価格/ ￥ |
|---|---|
| T-6 | 都度見積 |
| T-8 | 都度見積 |
| T-15 | 都度見積 |
